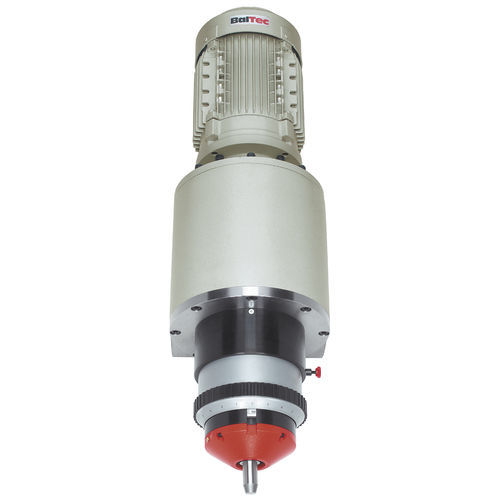

Unità di ribaditura radiale RNE series

pneumatica

Modello RNE231R-HPP Processo Radiale Generazione di forza Pneumatico Forza di ribaditura 2.07 kN - 6.20 kN Gambo/pezzo Ø 6.00 mm Controllo del processo Sì Corsa 5.00 mm - 40.00 mm Larghezza 154.00 mm Profondità 187.00 mm Altezza 594.00 mm Modello standard • Forza nominale 6.2 kN @ 6 bar (max. pressione di esercizio) • Gambo rivetto fino a Ø 6 mm (acciaio 370 N/mm2) • Corsa di esercizio 5-40 mm con 0.01 mm unità di misura micrometro e finecorsa • Peso della macchina: ca. 50 kg • Azionamento elettrico-pneumatico – Tensione di alimentazione 3 x 230-280 V, 50/60 Hz o 3 x 400-480 V, 50/60 Hz (altre tensioni di azionamento su richiesta) • Mandrino con lubrificazione continua • Portapunzone & calotta sferica Rp = 65 mm per lunghezza del punzone Ls = 39 mm (altri Rp / Ls su richiesta) • Colore: grigio chiaro RAL 7035 Comprensivo di • HPP-010-181, Process Control HPP-25 per 231, connessioni X1, X2, X3, X20, X21 – Incl. SEI-200-231, sensore di pressione, modello HPP-25 – Incl. SEI-100-231, sensoredi corsa, modello HPP-25 • HPP-X4-02, connessioni X4, per arresto immediato, senza relé a due mani • HPP-X6-01, connessione X6, sicurezza esterna/reset • HPP-X9-01, connessione X9, interfaccia SPS con cavo 5 m • HPP-045-03, prolungamento cavi per sensore 3 m, lunghezza totale 4 m • SEI-OTH-231, sensore fine corsa superiore del mandrino di ribaditura • PNP-HPP-231, unità di manutenzione aria compressa e gruppo comando pneumatico per HPP • NZ-039, lubrificazione automatica con sensore per monitoraggio di livello • Accessori standard e manuale operativo in lingua Optional • HPP-X5-01, connessione Modulo X5 PVM in HPP (per comando da PNP-PRV-020)
