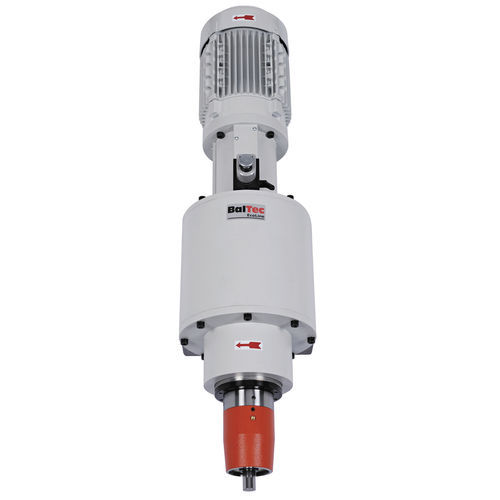

Unità di ribaditura orbitale ENE series

pneumatica

Modello ENE-20-HPP Processo Orbitale Generazione di forza Pneumatico Forza di ribaditura 5.00 kN - 20.00 kN Gambo/pezzo Ø 13.00 mm Controllo del processo Sì Corsa 5.00 mm - 40.00 mm Modello standard • Forza nominale 20 kN @ 6 bar (max. pressione di esercizio) • Gambo rivetto fino a Ø 13 mm (acciaio 370 N/mm2) • Corsa di lavoro 5-40 mm con 0.01 mm Unità di misura e finecorsa • Peso della macchina: ca. 122 kg • Azionamento elettrico-pneumatico –Tensione di alimentazione 3 x 230-280 V, 50/60 Hz oder 3 x 400-480 V, 50/60 Hz (altre tensioni di alimentazione su richiesta) • Mandrino con lubrificazione continua • esta ribaditrice orbitale (da indicare nell‘ordine) – testa ribaditrice orbitale 5° per lunghezza utensile di formatura Ls = 84 mm altezza libera H = 28 mm – testa ribaditrice 3° per lunghezza utensile di formatura Ls = 116 mm altezza libera H = 60 mm • Colore: grigio chiaro RAL 7035 Comprensivo di • HPP-010-281, Process Control HPP-25, connessioni X1, X2, X3, X20, X21 – Incl. SEI-200-281, sensore di pressione, modello HPP-25 – Incl. SEI-100-281, sensoredi corsa, modello HPP-25 • HPP-X4-02, connessioni X4, per arresto immediato, senza relé a due mani • HPP-X6-01, connessione X6, sicurezza esterna/reset • HPP-X9-01, connessione X9, interfaccia SPS con cavo 5 m • HPP-045-03, prolungamento cavi per sensore 3 m, lunghezza totale 4 m • FN-042, sensore di fine corsa trascinatore superiore (OT) • PNP-HPP-281R, unità di manutenzione aria compressa e gruppo comando pneumatico per HPP • Accessori normali e manuale operativo Optional • HPP-X5-01, connessione Modulo X5 PVM in HPP (per comando da PNP-PRV-020)
