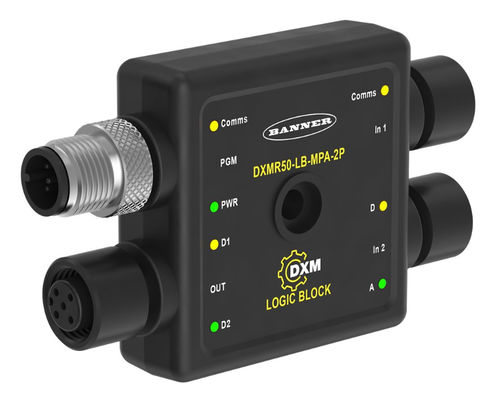

Modulo master analogico DXMR50

digitaleModbusRS-485

Panoramica
Portate la logica fuori dal quadro e sul campo con dispositivi compatti e sigillati che trasformano segnali discreti, analogici e Modbus in controllo configurabile. I DXMR50 Logic Blocks offrono I/O remoto con controllo integrato—nessun PLC, guida DIN o cablaggio quadro necessario.

Caratteristiche principali

• Eseguire funzioni logiche e aritmetiche (AND, OR, conteggio, ritardo all'inserimento, scaling, calcoli, soglie) senza PLC
• Software di configurazione gratuito per una configurazione semplice—non sono richieste competenze di programmazione (Logic Block Configuration Software di Banner)
• Nove varianti di modello che combinano I/O discreti, analogici (selezionabile 0–10 V o 4–20 mA) e Modbus per soddisfare diverse esigenze di I/O
• Involucro compatto e sigillato IP67/IP68 per installazione in campo—nessun quadro, guida DIN o cablaggio pannello necessario
• LED a bordo su entrambi i lati per diagnostica rapida; montabile in entrambe le direzioni
• Supporta Modbus RTU (RS-485), sensori analogici e segnali discreti PNP per un'integrazione flessibile

Note applicative comuni

• Usare i DXMR50 Logic Blocks per implementare il controllo locale (es. allarmi per soglia, sequenziamento semplice, conteggio e aggregazione) a livello di macchina o sensore
• Semplificare retrofit o installazioni di controllo distribuito spostando la logica sul campo ed evitando ricablaggi del quadro e l'espansione I/O del PLC
• Combinare dispositivi Modbus e sensori analogici/discreti in un unico modulo logico compatto per indicazione del livello del serbatoio, rilevamento inceppamenti, segnalazione motore/azionamento e uscite di stato locali

Riepilogo della famiglia di modelli
La famiglia DXMR50 è disponibile in nove configurazioni derivate da tre tipi di ingresso × tre tipi di uscita. I tipi di ingresso includono combinazioni di porte Modbus, analogico (0–10 V o 4–20 mA) e ingressi discreti PNP. Le opzioni di uscita per modello includono due uscite discrete PNP, un'uscita analogica 4–20 mA + una uscita PNP, o un'uscita analogica 0–10 V + una uscita PNP.

Configurazione e distribuzione

• Configurare la logica utilizzando il software di configurazione gratuito di Banner (non è necessario un PLC)
• Installare direttamente sulla macchina o vicino ai sensori—l'involucro sigillato elimina la necessità di quadro o cablaggio del pannello
• Le LED integrate semplificano la risoluzione dei problemi e la messa in servizio

Caratteristiche / specifiche tecniche

• Nome della serie: DXMR50 Logic Blocks
• Tipi di ingresso: Modbus RTU (RS-485), analogico (selezionabile 0–10 V o 4–20 mA), discreto PNP
• Opzioni di uscita: due uscite discrete PNP; o uscita analogica 4–20 mA + PNP discreto; o uscita analogica 0–10 V + PNP discreto
• Numero di varianti di prodotto: 9 (3 configurazioni di ingresso × 3 configurazioni di uscita)
• Protezione ingressi: IP67 / IP68 (involucro sigillabile per campo)
• Montaggio: montabile in campo, installabile in entrambe le direzioni; non richiede guida DIN o pannello
• Diagnostica locale: LED su entrambi i lati che mostrano lo stato delle I/O e dell'alimentazione
• Configurazione: software PC gratuito di configurazione (Logic Block Configuration Software)
• Applicazioni tipiche: controllo locale senza PLC, indicazione livello serbatoio, rilevamento inceppamenti, indicazione stato macchina, sequenziamento e conteggio semplici
