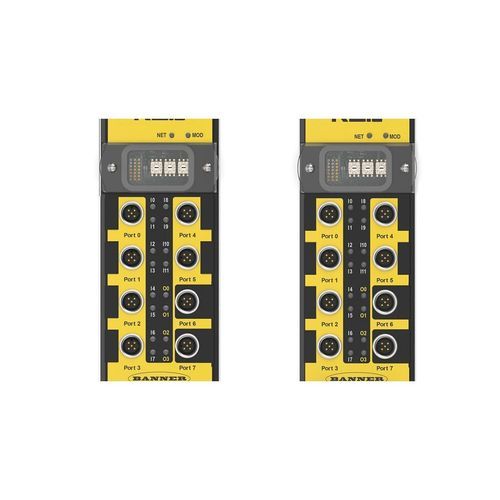

Modulo I/O digitale RSio series

EtherNet/IPa 6 I/Oa 2 O

Panoramica
Il modulo I/O di sicurezza remoto RSio di Banner integra In‑Series Diagnostics (ISD) e sei porte I/O ibride configurabili indipendentemente per l'integrazione nei sistemi CIP Safety™. Due uscite configurabili forniscono segnali di controllo per dispositivi di commutazione finali, dispositivi certificati di sicurezza o elementi di controllo standard. RSio si configura in Studio 5000® di Rockwell Automation tramite il file Add‑On Profile (AOP) EDS incluso.

Caratteristiche principali

• Sei porte I/O ibride configurabili indipendentemente, compatibili con dispositivi certificati di sicurezza o standard per un uso flessibile delle porte
• Ingressi compatibili con contatti puliti o dispositivi di sicurezza a stato solido, supporto per catene ISD e segnali di controllo standard
• Due uscite configurabili per commutazione finale; le uscite includono lettura stato ON/OFF
• Ogni ingresso supporta fino a 32 dispositivi abilitati ISD (a catena), consentendo fino a 192 dispositivi per RSio e diagnostica a livello di dispositivo per risoluzione guasti più rapida
• Preset di porta selezionabili dall'utente per dispositivi di sicurezza comuni (arresti di emergenza, tende fotoelettriche, interruttori di sicurezza) inclusi nel file AOP/EDS di Banner
• Opzioni di alimentazione: modelli Mini power (pass‑through fino a 10 A) o M12 L‑Code (pass‑through fino a 16 A) che utilizzano le stesse porte I/O M12 A‑Code e la stessa funzionalità di base
• Abilitazione/disabilitazione indipendente degli impulsi di test su ingressi e uscite per adattarsi ai requisiti del dispositivo e dell'applicazione
• Scocca montabile su macchina con grado di protezione IP67 che riduce cablaggio e spazio in armadio

Integrazione e configurazione
Configurabile interamente in Studio 5000® di Rockwell Automation (ambiente Logix Designer / GuardLogix) utilizzando il file Add‑On Profile (EDS) fornito da Banner e i preset di porta selezionabili dall'utente. Questo semplifica l'integrazione nei sistemi CIP Safety™ senza necessità di software di configurazione aggiuntivo.

Vantaggi

• Riduzione del cablaggio e dello spazio in armadio con I/O sicuro montabile su macchina (IP67)
• Risoluzione guasti più rapida grazie alla diagnostica a livello di dispositivo tramite catene ISD
• Progettazione di sistema flessibile: mix di dispositivi di sicurezza e non su uno stesso modulo
• Configurazione semplificata e messa in servizio più rapida tramite i preset AOP/EDS per Studio 5000®

Caratteristiche / specifiche tecniche

• Famiglia / denominazione prodotto: RSio
• Numero di porte I/O ibride: 6 ingressi ibridi + 2 uscite configurabili
• ISD (In‑Series Diagnostics): supporta catene di dispositivi ISD; fino a 32 dispositivi ISD per ingresso
• Massimo dispositivi ISD per RSio: fino a 192 dispositivi (6 ingressi × 32)
• Capacità di sicurezza: fino a Cat 4 / PLe e SIL3 (dipende dal sistema)
• Configurazione: Studio 5000® tramite file Add‑On Profile (AOP) EDS incluso
• Preset di porta: preset selezionabili per arresti di emergenza, tende fotoelettriche, interruttori di sicurezza, ecc.
• Opzioni di alimentazione: modelli Mini power (pass‑through fino a 10 A) o M12 L‑Code (pass‑through fino a 16 A)
• Tipi di connettori I/O: porte M12 A‑Code (funzionalità di base coerente tra i modelli di alimentazione)
• Uscite: configurabili per dispositivi certificati di sicurezza o standard; supportata lettura ON/OFF
• Tipi di segnale in ingresso: contatti puliti o dispositivi di sicurezza a stato solido e segnali di controllo standard
• Impulsi di test: abilitazione/disabilitazione indipendente per ingresso/uscita
• Classe ambientale: IP67, montabile su macchina
• Protocolli di integrazione: compatibile CIP Safety™ (configurazione via Studio 5000)
