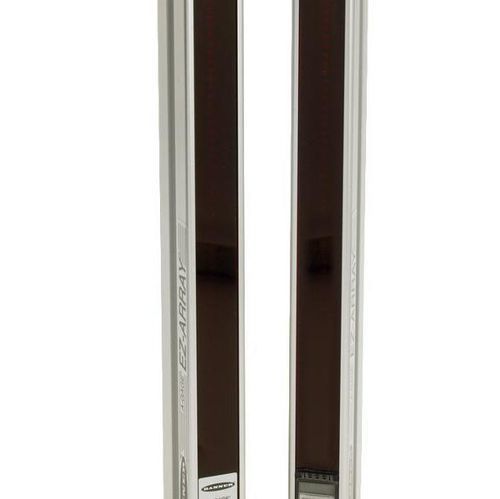

Barriera fotoelettrica di misura EZ-Array

multifascioa barrieracon controllore integrato

Panoramica
I teli di luce di misura EZ-Array forniscono monitoraggio di processo ad alta velocità, profilatura e web-guiding con installazione semplice. Il ricevitore integra le funzioni di controllo, permettendo una configurazione di base senza controller separato, software dedicato o PC. Sono disponibili modelli con IO-Link, Modbus RTU e RS-485.

Caratteristiche principali

• Interfacce: IO-Link, Modbus RTU, RS-485
• Controller integrato nel ricevitore per ridurre la complessità del sistema
• 14 modalità di misura e 3 metodi di scansione per una configurazione flessibile
• Due uscite analogiche e due uscite digitali, più opzioni di uscita seriale
• Fasci IR ravvicinati rilevano oggetti fino a 5 mm; risoluzione bordo 2,5 mm
• Alto guadagno di esercizio per rilevamento affidabile di materiali opachi
• Installazione e messa in servizio semplici; disponibili diverse configurazioni di comunicazione

Applicazioni

• Guidaggio bordo e centro (web guiding)
• Controllo della tensione di loop
• Misura di diametri di fori e misurazione del profilo
• Conteggio pezzi e dimensionamento/profilatura in linea
• Dimensionamento di cartoni e rilevamento dimensioni su nastri trasportatori
• Rilevamento e profilatura di oggetti trasparenti o a basso contrasto (variante Clear Object)
• Misura dei tronchi, controllo della sbucciatura e altre attività di ispezione per la movimentazione dei materiali

Varianti e uscite

• Versioni IO-Link per integrazione sensori
• Versioni Modbus RTU / RS-485 per comunicazioni seriali
• Uscite analogiche (2) per segnali di misura
• Uscite discrete (2) per commutazione o stato
• Opzioni di uscita seriale per comunicazione dati diretta

Rilevamento e prestazioni

• Portata di rilevamento: fino a 4 m
• Altezze array: 150 mm a 2400 mm
• Larghezza minima oggetto rilevabile: 5 mm
• Risoluzione bordo: 2,5 mm
• Risposta ad alta velocità adatta per profilatura, web-guiding e ispezione ad alto rendimento

Altre note sul prodotto

• Modalità di misura e metodi di scansione multipli per adattarsi a diverse applicazioni
• Versioni per oggetti trasparenti disponibili per materiali translucidi e rilevamento a basso contrasto a breve distanza

Caratteristiche / specifiche tecniche

• Famiglia prodotto: EZ-Array Series
• Funzione: tenda luminosa di misura / array di misura per profilatura e web-guiding
• Comunicazioni: IO-Link, Modbus RTU, RS-485
• Uscite: 2 uscite analogiche, 2 uscite discrete, uscita seriale
• Modalità di misura: 14 modalità selezionabili
• Metodi di scansione: 3 metodi selezionabili
• Portata di rilevamento: fino a 4 m
• Altezze array: 150 mm a 2400 mm
• Larghezza minima rilevabile: 5 mm (risoluzione bordo 2,5 mm)
• Varianti Clear-object disponibili per rilevamento a basso contrasto/translucido
• Controller integrato nel ricevitore (configurazione di base senza controller esterno)
