Servo-variatore DC DST2

per sistema di trasmissioneper pressarigenerativo

Panoramica
Baumüller fornisce sistemi di azionamento e controllo completi per presse eccentriche servo‑elettriche, garantendo maggiore produttività, qualità del pezzo e flessibilità rispetto a presse idrauliche o meccaniche. Le soluzioni spaziano da motori e convertitori singoli fino a pacchetti integrati con piattaforma di controllo e template software per una messa in servizio rapida.

Ambito della soluzione di sistema

• Sistema di azionamento principale completo: motori DST2 ad alto torque, inverter/servoazionamenti b maXX e elettronica di potenza modulare
• Quadri elettrici: standard o speciali completamente cablati con opzioni di raffreddamento ad acqua e misure EMC
• Piattaforma di controllo e pacchetto software: template PLC, visualizzazione HMI e interfacce predefinite
• Servizi di ingegneria: dimensionamento, ProSimulation (gemello digitale), simulazione e messa in servizio

Componenti chiave

• Motori DST2 ad alto torque ottimizzati per elevati picchi di coppia e bassa inerzia
• Servoazionamenti b maXX e moduli ad alta potenza (es. b maXX 5100, b maXX 5500)
• Unità raddrizzatrici / rigenerative e accumulatori energetici su misura (condensatori o soluzioni dedicate)
• PLC integrato nell'azionamento / piattaforme Box-PC scalabili (es. b maXX PCC-04)

Funzionalità tipiche e caratteristiche macchina

• Generazione ed esecuzione di profili di movimento per cicli di formatura
• Distribuzione del carico e sincronizzazione su più motori (master–slave)
• Interfacce di controllo standardizzate per integrazione con il controllo di processo superiore
• Funzioni di setup, HMI e diagnostica con template PLC pronti
• Gestione e recupero dell'energia con opzioni di accumulatori per ridurre la potenza di connessione

Vantaggi

• Tempi ciclo ridotti e maggiore produttività
• Migliore qualità dei pezzi e minore usura degli utensili
• Consumo energetico inferiore grazie a rigenerazione e accumulo intelligente
• Maggiore flessibilità di processo tramite profili di movimento programmabili

Applicazioni e dimensioni
Adatto a presse eccentriche da <100 t fino a 3000 t. Indicato per nuove macchine e retrofit, con modularità che facilita topologie multi-motore e gestione dei ricambi.

Ingegneria e simulazione
ProSimulation simula l'intera topologia di azionamento incluse le non linearità meccaniche eccentriche, riduttori, motori, inverter e accumulatori per ottimizzare il dimensionamento, ridurre il carico di rete e aumentare l'affidabilità funzionale prima della messa in servizio.

Controllo e software
Il pacchetto software comprende profili di movimento, gestione energetica, diagnostica e template PLC/HMI per rapida messa in servizio. Le piattaforme di controllo sono scalabili e offrono molteplici interfacce per architetture macchina flessibili e manutenzione via web.

Quadri elettrici e vantaggi hardware

• Design modulare dei quadri e moduli combinabili
• Attacchi per raffreddamento ad acqua e layout compatti
• Distribuzione simmetrica dei carichi e opzioni EMC
• Scarica rapida del DC-link e opzioni UPS per azionamenti e controllo
• Quadri speciali completamente cablati disponibili (pianificazione → produzione → assemblaggio → installazione)

Esempio di sistema

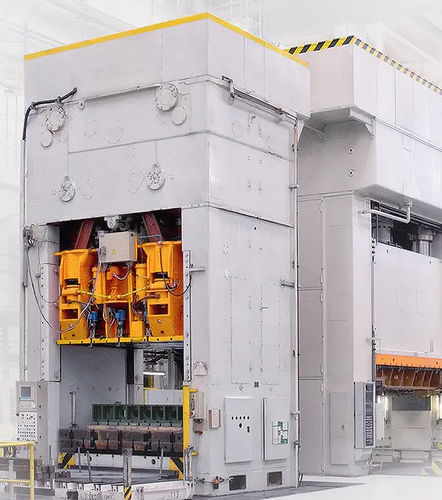

Esempio: sistema di azionamento completo per una pressa eccentrica da 3000 t basato su elettronica modulare b maXX, motori DST2, unità raddrizzatrici/rigenerative e accumulatore energetico dedicato per topologie multi‑motore e ottimizzazione energetica.

Servizi e ciclo di vita
Baumüller fornisce ingegneria, fornitura e messa in servizio a livello globale e offre servizi di ciclo di vita come concetti di manutenzione e supporto remoto. L'offerta copre componenti singoli fino a sistemi completi personalizzati.

Specifiche tecniche

• Taglie presse: <100 t – 3000 t
• Famiglia motori: DST2 (bassa inerzia, elevato picco di coppia)
• Servoazionamenti / convertitori: famiglia b maXX (es. b maXX 5100, b maXX 5500)
• Energia: unità rigenerative, raddrizzatori, accumulatori (buffer a condensatori) e gestione energetica
• Piattaforme di controllo: soluzioni Box-PC scalabili e opzioni PLC integrate
• Software: template per servo‑presse con profili, gestione energia e diagnostica
• Quadri: modularità, opzioni acqua, scarica DC rapida e integrazione UPS
• Strumenti di engineering: ProSimulation, sizemaXX, ProDrive
