Sensore di coppia rotativo 1816

con flangiasenza contatto

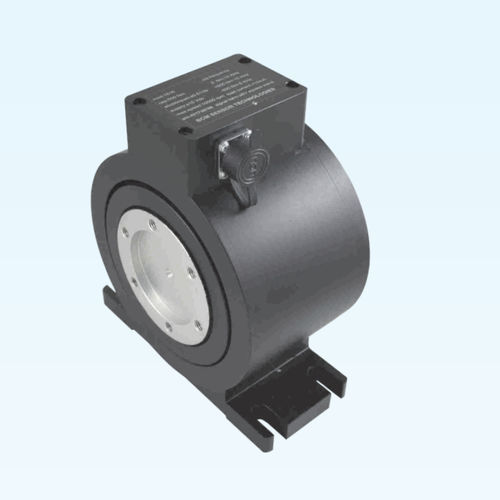

Il modello 1816 è un torsiometro rotante (RTT) con cuscinetto d'aria durante la rotazione, per misurare coppie rotanti fino a 20.000 Newton-metri (20 kNm). È costituito da un rotore e da uno statore: il rotore funge da albero di misura della coppia, mentre lo statore fornisce energia elettrica al rotore e trasmette il segnale di coppia dal rotore a un SSC (condizionatore di segnale del sensore). Grazie all'adattamento del principio dell'induzione elettromagnetica, il modello 1816 RTT non ha spazzole elettriche tra il rotore e lo statore per la trasmissione dell'energia e del segnale. Inoltre, grazie ai vantaggi del cuscinetto ad aria, la rotazione di questo RTT non necessita di cuscinetti meccanici. Di conseguenza, il modello 1816 è un dispositivo ideale per le applicazioni che richiedono una lunga durata e pochissima manutenzione. Le capacità di misura della coppia del 1816 RTT possono essere da un minimo di 5 Nm a un massimo di 20 kNm con una precisione dello 0,5%fs. Il segnale di uscita è costituito da frequenze a onda quadra di ±6Vdc, che vanno da 5 kHz a 15 kHz per ciascuna delle capacità di coppia. Su richiesta, il 1816 RTT può essere integrato con un sensore di velocità per misurare la velocità del rotore. La velocità del rotore viene misurata mediante una ruota tachimetrica del sensore di velocità con una frequenza di 60 impulsi per giro. Questo RTT è stato progettato per la misurazione bidirezionale (sia in senso orario che antiorario) della coppia. Tuttavia, può essere utilizzato anche per la misurazione unidirezionale della coppia (sia in senso orario che antiorario). Quando il 1816 RTT viene installato nei sistemi di misurazione della coppia, l'estremità di ingresso del suo rotore sarà collegata all'estremità di uscita di una scatola di ingranaggi di motori o motori, mentre l'estremità di uscita sarà collegata all'estremità di ingresso di un carico come una pompa dell'acqua.
