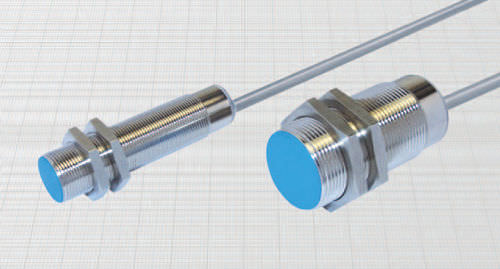

Generalità: Questi sensori consentono di controllare con estrema precisione la rotazione di una ruota dentata o forata in materiale metallico, disattivando il carico nel caso che il numero di giri scenda al di sotto della soglia minima. Grazie all’esteso campo di misurazione sono utilizzabili anche per controllare la cadenza di una movimentazio- ne, arrestando la macchina o dando un allarme in caso di blocco. Sono in grado di pilotare direttamente teleruttori e relè in c.a. da 90 a 240 Vca senza richiedere ali- mentatori o amplificatori esterni. Su specifica richiesta è possibile implementare ulte- riori fasi di temporizzazione o funzioni speciali. Le uscite sono protette contro qual- siasi errore di collegamento, sovratensioni sulle linee e corto circuito del carico.
Caratteristiche tecniche:
• Tensione di funzionamento: 90 ÷ 240 Vca
• Frequenza di rete: 40 ÷ 60 Hz
• Corrente residua a 220V:<2,2 mA
• Corrente di impiego minima: 8 mA
• Caduta di tensione in chiusura:<8V
• Isteresi (H): <10% Sn
• Ripetibilità (R): <2% Sn
• Intervallo massimo rilevabile (tra un impulso e l’altro):2 min
• Tempo di avvio rilevabile (T1):0 ÷1 min (predef. 2 sec.)
• Deriva termica max di Sn:±10%
• Grado di protezione: IP67
Materials:
• Cable:
• Housing:
• Sensing face: Housing Flush mounting Non flush mounting 2m PVC - CEI 2022 II- 90°C 300V-O.R. nickel plated brass L1 L2 L3 L4 L5 Cable diameter plastic
