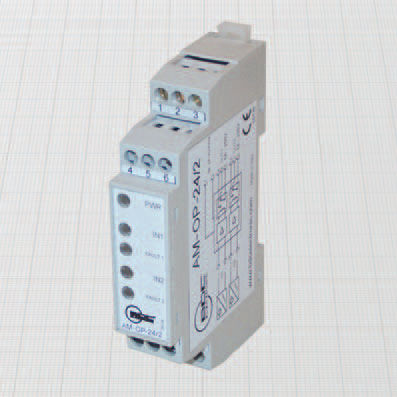

Amplificatore di segnale AM-OP series

di potenzadi correntedi tensione

Generalità: Consentono di amplificare segnali provenienti da sensori tipo NAMUR o contatti. Le uscite sorta statiche e galvanicamente isolate tra loro, daH'alimentazione e dagli ingressi. E possibile configurarle come N.A. o N.C. ed utilizzarle come PNP o NPN. Sono protette contro extra tensioni sulle linee e corto circuito in uscita. Se utilizzato per sensori NAMUR è possibile avere lo segnalazione di guasto con LED rossi sul pannello frontale per collegamento interrotto o in corto circuito. I dip-switches per la configurazione sono facilmente accessibili rimuovendo il pannel- lo frontale. Adatto a montaggio su barra DIN. Caratteristiche tecniche: • Tensione di alimentazione: - vedi - codici - di - ordinazione • - Frequenza di rete: - DC o 50 - 60 Hz • Corrente assorbita max senza carico (autoconsumo): - v. - codici - di - ordinazione • - Temperatura di esercizio: - - 25° + + 60° C • Conformità alla norma EN60947-5-Ó - /•/■ • Compatibilità elettromagnetica (EMC) secondo EN610006-2/-4 vv PARAMETRI DI INGRESSO • - Punto di commutazione in ON: - 1,55 + 1,75 mA • - Isteresi di commutazione: - 0,2 - mA • Livelli soglie di guasto: - segnalazione - circuito - aperto - con - I - 7,45 mA (Ri < 100Q) USCITE • Funzione di uscita: - NA - o - NC - impostabile - DIP-SW • - Polarità: - NPN/PNP • - Frequenza max di - commutazione: - 900 - Hz • - Ritardo massimo ingresso/uscita: - 700 - ps • - Corrente massima - in uscita: - 300 - mA • - Tensione max applicabile attraverso il carico: - 65 - V • - Tensione residua massima in chiusura: - 1,7 V • - Isolamento daH'alimentazione e dagli ingressi: - 2500 - V
