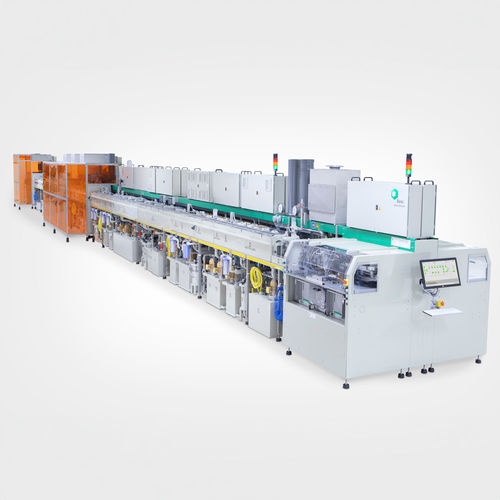

Linea di metallizzazione per griglia di connessione Meco ACP

Meco Advanced Cut-strip Plating System (ACP): La soluzione Meco per un'accurata placcatura a punti d'argento dove la mascheratura meccanica diventa impossibile! - Disponibile un nuovo modello per leadframe più ampi e più lunghi! La soluzione Meco per un'accurata argentatura dove la mascheratura meccanica diventa impossibile! In generale, tolleranze di ± 125 micron in direzione x e y possono essere raggiunte con sistemi di mascheratura meccanica come la tecnica brevettata di Meco. Lo svantaggio della mascheratura meccanica è che spesso si verifica una fuoriuscita di argento sui bordi tagliati dei conduttori, come illustrato. Il rivestimento metallico indesiderato su queste aree funzionali può causare una scarsa adesione dei composti dello stampo, mentre l'argento che si estende oltre il pacchetto dopo lo stampaggio può causare cortocircuiti tra i conduttori a causa della migrazione dell'argento. Osservando le tendenze nella progettazione dei leadframe, si notano continui tentativi di ulteriore miniaturizzazione. Questi sviluppi si traducono in un'elevata densità di conduttori, in leadframe e pacchetti più sottili. Questi leadframe complicati e fragili non vengono stampati in bobina, ma più spesso in strisce incise. Inoltre, è richiesta una maggiore precisione nella posizione del punto d'argento (±50 micron) come per i leadframe QFN. Per questo motivo Meco ha sviluppato la tecnologia ACP che utilizza tecniche di mascheratura fotografica in combinazione con un foto-resist elettrodepositabile. I principali vantaggi della tecnologia ACP sono: -Elevata precisione dei punti (98%) -Capacità di gestire nastri tagliati e telai da bobina a bobina
