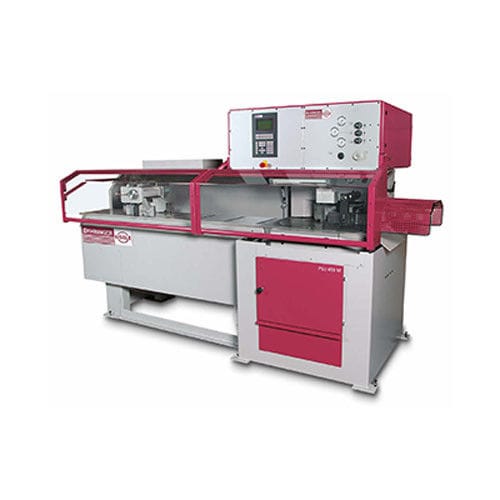

Segatrice circolare PSU 450 M

per angoliper metalliper profilati

Panoramica
La sega circolare automatica per tagli inclinati PSU 450 M è una macchina versatile per il taglio di tubi, profili, materiali pieni e angoli. I punti di forza sono alta produttività, affidabilità del processo e facilità d'uso. La macchina è dotata di regolazione automatica dell'angolo e di una pinza di alimentazione azionata da servomotore per elevata flessibilità. Il design modulare consente l'abbinamento a caricatori di alimentazione o dispositivi di scarico.

Progettazione e trasmissione
Il cuore dell'unità sega PSU è un riduttore a vite senza fine con la funzione di assorbimento degli urti Eisele, prodotto internamente. Questo gruppo d'ingranaggi pesante garantisce un funzionamento fluido e a basse vibrazioni, migliorando la qualità della superficie di taglio e aumentando la durata della lama.

Caratteristiche

• Ottimo flusso trucioli anche durante il taglio di tubi e profili cavi grazie all'avanzamento lama dal basso.
• Ampia gamma di materiali – adatta a materiali piani, angolari e pieni, tubi e profili speciali per impiego industriale e officina.
• Base macchina robusta – struttura pesante e componenti in ghisa per smorzamento delle vibrazioni e maggiore durata utensile.
• Sistema di micro-spruzzo – lubrificazione a quantità minima di serie che bagna la lama con olio da taglio per lunga durata e ambiente di lavoro pulito.
• Alta qualità di taglio – bloccaggio del pezzo su entrambi i lati della lama per superfici di taglio pulite e tolleranze ridotte.
• Costruzione robusta e durevole – ingranaggio a vite senza fine con compensazione di rotazione Eisele per attenuazione costante delle vibrazioni.
• Controllo semplice e intuitivo – sistema di comando chiaro con navigazione rapida tra i programmi per evitare errori d'uso.
• Assi servo – posizionamento preciso e rapido della lunghezza del materiale e regolazione dell'angolo di taglio.
• Tempi ciclo brevi – regolazione elettronica dell'altezza di taglio e rapido ritorno della lama riducono i tempi ciclo.
• Consumo di materiale ridotto – la segatura alternata elimina la necessità di rinforzi su sezioni con lo stesso angolo, risparmiando materiale e aumentando la produttività.

Campo di taglio
Regolazione automatica dell'angolo: 30° a 150°
Piano 90°: 240 x 70 mm
Piano 45°: 180 x 50 mm
Piano 30°: 130 x 30 mm
Quadrato 90°: 140 x 140 mm
Quadrato 45°: 125 x 125 mm
Quadrato 30°: 100 x 100 mm
Rotondo 90°: 150 mm
Rotondo 45°: 145 mm
Rotondo 30°: 112 mm
Dimensione minima da tagliare tondo: 10 mm
Dimensione minima da tagliare piano: 10 x 10 mm

Caratteristiche prestazionali
Potenza motore: 3,0 / 3,6 kW
Regimi standard: 6 / 12 / 24 / 48 min^-1
Regimi opzionali: 12 / 24 / 48 / 96 min^-1
Diametro lama: 450 mm
Lunghezza di alimentazione (corsa singola): 1.500 mm
Velocità di avanzamento: 667 mm/s
Avanzamento lama: idraulico
Bloccaggio materiale: idraulico

Dimensioni e peso
Lunghezza: 3.100 mm
Larghezza: 1.500 mm
Altezza: 1.950 mm
Peso: 2.300 kg
Altezza supporto materiale: 1.020 mm

Caratteristiche / specifiche tecniche

• Modello: PSU 450 M
• Diametro lama: 450 mm
• Potenza d'ingranamento: 3,0 / 3,6 kW
• Regimi standard: 6 / 12 / 24 / 48 min^-1
• Regimi opzionali: 12 / 24 / 48 / 96 min^-1
• Lunghezza di alimentazione (corsa singola): 1.500 mm
• Velocità massima di alimentazione: 667 mm/s
• Tipo di avanzamento lama: idraulico
• Bloccaggio materiale: idraulico
• Intervallo di regolazione angolo automatico: 30° a 150°
• Capacità di taglio (esempi): Piano 90° 240 x 70 mm; Quadrato 90° 140 x 140 mm; Rotondo 90° 150 mm
• Dimensioni minime di taglio: tondo 10 mm; piano 10 x 10 mm
• Dimensioni complessive (L x P x A): 3.100 x 1.500 x 1.950 mm
• Peso: 2.300 kg
• Altezza supporto materiale: 1.020 mm
• Lubrificazione micro-spruzzo standard (MQL) per raffreddamento e durata della lama
• Pinza di alimentazione azionata da servomotore per movimentazione precisa del materiale
