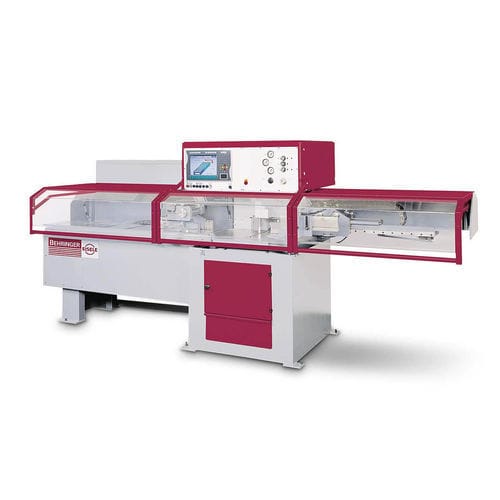

Sega circolare PSU 450 A

per angoliper metalliper profilati

Panoramica
La sega circolare per tagli inclinati automatica PSU 450 A, controllata da PC, unisce tagli economici e alta produttività a un utilizzo agevole. L'elevato grado di automazione e il design modulare coprono un ampio spettro di applicazioni. La macchina lavora profili, tubi e materiali pieni di diverse dimensioni in modalità completamente automatica.

Descrizione funzionale
Assi servomotore garantiscono il posizionamento preciso del materiale e la regolazione dell'angolo di taglio. Un dispositivo di scarico e una pinza di gestione opzionale afferrano il pezzo e lo depositano all'esterno della macchina in una posizione programmabile. La PSU 450 A può essere abbinata a magazzini di alimentazione e dispositivi di scarto in base alle esigenze applicative.

Caratteristiche

• Massimo livello di automazione: Collegamento di pinze di alimentazione e di taglio per funzionamento completamente automatico, inclusa la rimozione di sfridi, scarti e rinforzi.
• Assi servo: Posizionamento lunghezze preciso e rapido e regolazione dell'angolo di taglio.
• Ampio spettro di materiali: Adatta per materiali piatti, angolari, massicci, tubi e profili speciali.
• Struttura macchina robusta: Basamento pesante e componenti in ghisa smorzante per basse vibrazioni e lunga vita utensile.
• Flusso di trucioli ottimale: Alimentazione della lama dal basso verso l'alto per una rimozione efficiente dei trucioli, particolarmente per tubi e profili cavi.
• Riduzione del consumo di materiale: Taglio alternato che elimina la necessità di rinforzi su sezioni con stesso angolo.
• Trasmissione robusta: Riduttore a vite senza fine con compensazione Eisele per smorzare le vibrazioni, migliorando la qualità di taglio e la durata della lama.
• Controllo semplice e intuitivo: Controllo PC user-friendly con navigazione rapida e prevenzione degli errori.
• Tempi di ciclo ridotti: Regolazione elettronica dell'altezza di taglio e rapido ritorno della lama.
• Alta qualità di taglio: Bloccaggio del pezzo ai lati della lama per superfici pulite e tolleranze ridotte.
• Sistema di micro-irrorazione: Sistema MQL per lubrificazione costante della lama e ambiente di lavoro pulito.
• Interfacce moderne: Interfacce standardizzate come ASCII, DSTV e OPC-UA per l'integrazione nei sistemi di controllo di processo.

Gamma di taglio
Piatto 90° — 240 x 70 mm
Piatto 45° — 170 x 50 mm
Piatto 30° — 130 x 30 mm
Quadrato 90° — 140 x 140 mm
Quadrato 45° — 125 x 125 mm
Quadrato 30° — 100 x 100 mm
Rotondo 90° — 150 mm
Rotondo 45° — 145 mm
Rotondo 30° — 112 mm
Dimensione minima tonda — 10 mm
Dimensione minima piatta — 10 x 10 mm

Caratteristiche di prestazione
Potenza motore — 7,1 kW
Regime — 1 - 70 min-1
Diametro lama — 450 mm
Lunghezza alimentazione per corsa — 1.500 mm
Velocità di avanzamento — 667 mm/s
Avanzamento lama — idraulico
Serraggio materiale — idraulico

Dimensioni e peso
Lunghezza — 5.800 mm
Larghezza — 1.600 mm
Altezza — 2.300 mm
Peso — 3.150 kg
Altezza supporto materiale — 1.045 mm

Specifiche tecniche

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• Controllo: Controllo PC potente con funzionalità NESTING
• Lama: Ø 450 mm
• Potenza motore: 7,1 kW
• Intervallo di velocità: 1 - 70 min⁻¹
• Alimentazione: Avanzamento lama idraulico; velocità fino a 667 mm/s; lunghezza alimentazione per corsa 1.500 mm
• Serraggio: Serraggio materiale idraulico
• Lubrificazione: Sistema di lubrificazione a micro-irrorazione / MQL
• Automazione: Compatibile con magazzini di alimentazione, pinze di taglio e alimentazione, pinza di scarto opzionale
• Interfacce: ASCII, DSTV, OPC-UA (standardizzate)
• Costruzione: Basamento pesante con componenti in ghisa smorzante
