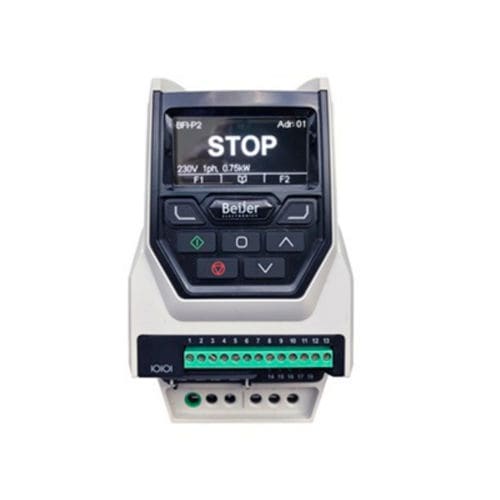

Convertitore di frequenza analogico BFI-P2-22-0043-1F42-MN

ad induzionesincronoa magneti permanenti

-Potenza di uscita 0,75 kW -Uscita 3x230 VAC, 4,3 A -Tensione di ingresso 1x200-240 VAC -IP20 Meccanico Classe IP - IP20 Dimensioni fisiche - Taglia 2 Misure (A x L x P) - 221 mm x 110 mm x 185 mm Peso - 1,8 kg Perdita di potenza tipica alla potenza nominale - 2 % della potenza nominale Interruttore principale - No Interruttore principale, interruttore di controllo e potenziometro integrati - No PCB con rivestimento conforme - Sì, IEC 60721-3-3, 3S2/3C2 Valori di uscita Tensione di uscita - 3 x 230 VCA Corrente nominale del motore - 4,3 A Capacità di sovraccarico - 150% per 60 secondi, 200% per 4 secondi Potenza del motore - 0,75 kW Frequenza di uscita - 0 - 500 Hz, risoluzione 0,1 Hz Tipi di motore supportati - Induzione CA (IM) trifase, magnete permanente CA (PM), CC senza spazzole (BLDC), riluttanza sincrona (SynRM) Transistor di frenatura incorporato - Sì Capacità rigenerativa - 100 % ED Valori di ingresso Tensione di alimentazione - 200 - 240VAC ± 10% Fluttuazioni di tensione - +/- 10% Squilibrio di fase - 3% massimo consentito Fattore di spostamento - > 0,98 Frequenza di alimentazione - 48 - 62Hz Cicli di alimentazione - 120 all'ora al massimo, uniformemente distribuiti Specifiche di controllo Modalità di controllo - Vettore di tensione V/F, V/F ottimizzato per l'energia, controllo della velocità vettoriale senza sensore, controllo della coppia vettoriale senza sensore, controllo del motore sincrono a riluttanza, controllo del motore CC senza spazzole, controllo della velocità ad anello chiuso (encoder), controllo della coppia ad anello chiuso (encoder), controllo vettoriale PM ad anello aperto Limitazione di corrente/coppia - Limitazione di coppia e corrente Frequenza PWM - 4-32 k Hz effettivi Modalità di arresto - Rampa di arresto: regolabile dall'utente da 0,01 a 600 secondi, Arresto rapido, Arresto in sequenza Frenatura - Frenatura del flusso del motore, transistor di frenatura incorporato Frequenza di salto - Sì Controllo setpoint analogico - Da 0 a 10 V, da 10 a 0 V, da -10 a 10 V, da 0 a 20 mA, da 20 a 0 mA, da 4 a 20 mA, da 20 a 4 mA
