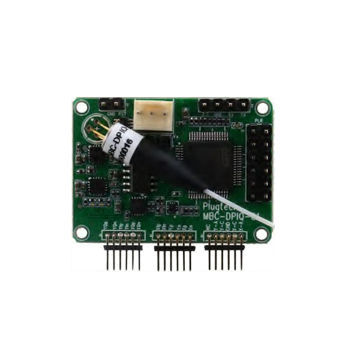

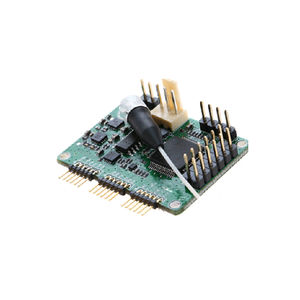

Scheda controllore DP-IQ

Il controller di polarizzazione del modulatore Rofea è appositamente progettato per i modulatori Mach-Zehnder per garantire uno stato operativo stabile in vari ambienti operativi.Basandosi sul metodo di elaborazione del segnale completamente digitalizzato, il controller può fornire prestazioni ultra stabili. Il controller inietta un segnale dither a bassa frequenza e bassa ampiezza insieme alla tensione di polarizzazione nel modulatore.Continua a leggere l'uscita dal modulatore e determina la condizione della tensione di polarizzazione e il relativo errore.Successivamente verrà applicata una nuova tensione di polarizzazione in base alla misurazione precedente.In questo modo, si garantisce che il modulatore funzioni con la corretta tensione di polarizzazione. •Fornisce contemporaneamente sei tensioni di polarizzazione automatiche per i modulatori IQ a doppia polarizzazione •Indipendente dal formato di modulazione: Verificato SSB, QPSK, QAM, OFDM. •Collega e usa: Non è necessaria alcuna calibrazione manuale. Tutto automatico • Bracci I, Q: controllo sulle modalità Picco e Nullo Alto rapporto di estinzione: 50 dB max1 • Braccio P: controllo sulle modalità Q+ e Q- Precisione: ± 2◦ •Profilo basso: 40 mm (L) × 29 mm (P) × 8 mm (A) •Elevata stabilità: implementazione completamente digitale Facile da usare: •Funzionamento manuale con mini jumper 2 Operazioni OEM flessibili tramite UART/IO •Due modalità per fornire tensioni di polarizzazione: a.Controllo di polarizzazione automatico b.Tensione di polarizzazione definita dall'utente
