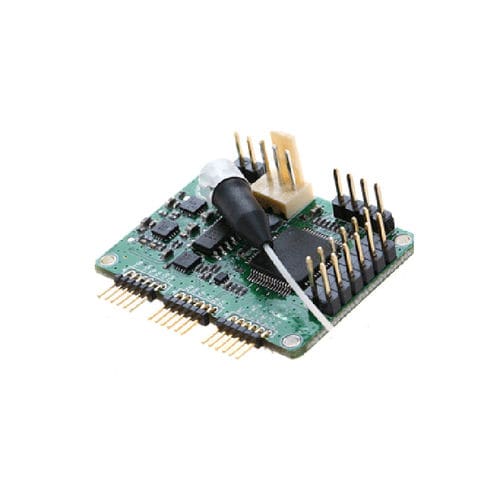

Scheda controllore MZM

Il controller di polarizzazione del modulatore Rofea è appositamente progettato per i modulatori Mach-Zehnder per garantire uno stato operativo stabile in vari ambienti operativi.Basandosi sul metodo di elaborazione del segnale completamente digitalizzato, il controller può fornire prestazioni ultra stabili. Il controller inietta un segnale dither a bassa frequenza e bassa ampiezza insieme alla tensione di polarizzazione nel modulatore.Continua a leggere l'uscita dal modulatore e determina la condizione della tensione di polarizzazione e il relativo errore.Successivamente verrà applicata una nuova tensione di polarizzazione in base alla misurazione precedente.In questo modo, si garantisce che il modulatore funzioni con la corretta tensione di polarizzazione. Caratteristica • Controllo della tensione di polarizzazione su Picco/Nullo/Q+/Q− • Controllo della tensione di polarizzazione su punto arbitrario • Controllo ultra preciso: rapporto di estinzione massimo di 50 dB in modalità Null; Precisione ±0,5◦ nelle modalità Q+ e Q− • Bassa ampiezza dither: 0,1% Vπ in modalità NULL e modalità PEAK 2% Vπ in modalità Q+ e Q− • Elevata stabilità: con implementazione completamente digitale • Profilo basso: 40 mm (L) × 30 mm (P) × 10 mm (A) • Facile da usare: funzionamento manuale con mini jumper; Operazioni OEM flessibili tramite MCU UART2 • Due diverse modalità per fornire tensione di polarizzazione: a.Controllo di polarizzazione automatico B.Tensione di polarizzazione definita dall'utente
