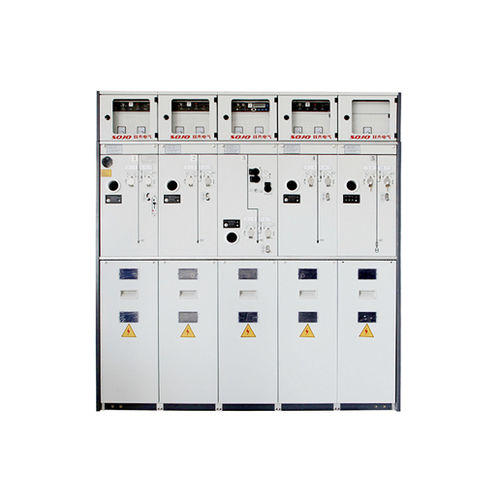

Quadro di distribuzione isolato XGW-12

di tensioneisolato al gas SF6per distribuzione elettrica

Panoramica Il quadro isolato in SF6 è adatto al sistema di distribuzione di energia di media tensione con una tensione nominale di 12kV. Può essere usato come RMU in una rete di alimentazione, interruttori di isolamento dei guasti e interruttori di sezionamento. Se dotato di dispositivi di automazione della distribuzione (FTU/DTU) e di dispositivi di comunicazione, il quadro isolato SF6 potrebbe comunicare con il centro di controllo, misurare la tensione del cavo, la corrente, ecc, e monitorare lo stato di lavoro degli interruttori Descrizione Tutte le parti in tensione e i meccanismi di commutazione sono sigillati in un involucro riempito di SF6. Questo tipo di apparecchiatura di comando non è facilmente influenzato dalle condizioni ambientali esterne, l'affidabilità e lo standard di sicurezza possono essere garantiti, quindi il prodotto è esente da manutenzione. I seguenti moduli standard sono forniti: modulo di collegamento diretto dei cavi, modulo interruttore automatico, modulo interruttore di carico, modulo combinazione interruttore di carico e fusibile, modulo interruttore di sezionamento delle sbarre, modulo di misurazione. i clienti possono scegliere liberamente i moduli combinati in base alla situazione reale. Il prodotto può essere compreso come RMU o come interruttore di alimentazione del trasformatore. Caratteristiche del prodotto - L'SF6 è il materiale di isolamento che è sigillato in un recinto di acciaio inossidabile, completamente isolato e senza manutenzione. - Lunga durata di vita. - Contatti aperti evidenti e controllabili. - Interblocco affidabile e funzionamento più sicuro Parametri Corrente nominale di breve durata 20kA, 4s Corrente nominale di picco 50kA 1min Frequenza di alimentazione Tensione di tenuta 42kV Impulso di fulmine Tensione di resistenza 75kV Pressione del gas 0.03MPa Resistenza meccanica 5000 volte Livello di protezione IP67 Tasso di perdita annuale 0.1‰
