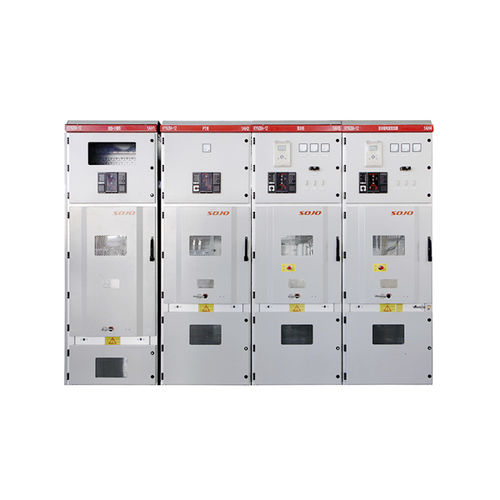

Quadro di distribuzione AC KYN28A-12

isolato ad aria

Panoramica Il quadro isolato in aria KYN28A, che è per la distribuzione e l'accettazione dell'elettricità di CA (3-12 kV, 50 Hz) del sistema di distribuzione, è dotato dell'interruttore VD4 di ABB o dell'interruttore VS1 della società nazionale. Inoltre, può anche controllare, proteggere e monitorare il circuito. Caratteristica tecnica 1. La scatola dell'apparecchio di comando rivestito in metallo isolato in aria KYN28A è fatta di lamiera d'acciaio rivestita di alluminio e zinco, quindi è leggera, forte e bella. 2. La distanza elettrica è più grande di 125 mm, e la distanza elettrica dell'isolamento composito è più grande di 30 mm. 3. Interruttore a posizionamento centrale. 4. Meccanismo di interblocco integrato perfetto 5. Schema sistematico primario completato, più di 80 schemi di circuito principale Parametri Tensione di tenuta all'impulso di illuminazione Rated breve tempo resistere alla corrente 20 ~ 40kA, 4S Rated picco di corrente di resistenza 50 ~ 100kA Frequenza di alimentazione tensione di resistenza (1 min) 42kV Tensione di tenuta all'impulso di illuminazione 75kV Corrente di cortocircuito nominale che rompe i tempi 50 Resistenza meccanica 2000 Grado di protezione IP4X
