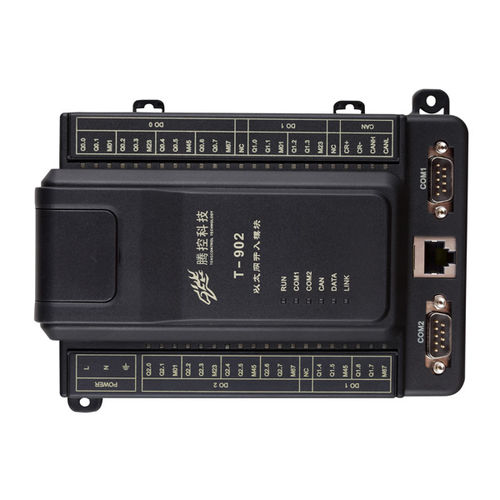

PLC box T-902

su guida DINuscite digitaliuscite relè

Dimensione - 169 x 134 x 63 mm (L x A x P) Peso - 0.5 Kg Montaggio Binario o bulloni standard Temperatura di lavoro - Da -40 ºC a 85 ºC Caratteristica I/O Ingressi digitali integrati - 24 uscite a relè Indicatori di stato I/O - 44 pezzi. Immagine di uscita - 256 Byte (512 bit per le uscite digitali) Alimentazione Tensione nominale 220 V CA o 24 V CC Gamma Da 90V AC a 250V AC, 50Hz, o 24V DC Corrente nominale 23mA/220VAC (quando tutte le uscite digitali sono a pieno carico, ) 14mA/220VAC (quando tutte le uscite digitali sono a vuoto) Uscita digitale Periferica di uscita - Uscita a relè Uscite - 24 Carico di resistenza - 5A/220VAC o 5A/30VDC indicatori - L'indicatore LED si accende e il contatto del relè si chiude se l'uscita corrispondente è attiva Tempo di risposta - ≤20ms Durata meccanica 2.000.000 di carico nominale Comunicazione Ethernet 1 porta (RJ45, 10M/100M adattiva, protocollo MODBUS TCP) RS232 1 porta (COM0, per test interno) RS232/485 2 porte COM2, DB9 RS232 a collegamento diretto COM1, DB9 RS485 (il pin 2 è B, il pin 3 è A) Impostazioni predefinite: Slave MODBUS RTU, Bode rate 19200,1,8,E, indirizzo 1 CAN 1 porta DIP 8 bit Interruttore di marcia/arresto 2 interruttori run/stop (in modalità stop, solo il programma PLC si ferma) Indicatore di comunicazione 6 pezzi Memoria Dimensione della memoria del programma utente 2M Byte Dimensione della memoria dati utente 2M Byte Memoria dati batteria di backup 1K Byte Tempo di back-up dei dati 1 anno Funzione CPU Frequenza della CPU 48 MHz Max. 72 MHz Tempo minimo di elaborazione delle istruzioni 4 millisecondi Funzionamento INT e Bit - Da 1 a 4 microsecondi - Algoritmo in virgola mobile - Circa 40 microsecondi - quantità di timer da 1 ms - Nessun limite Orologio Orologio interno - Batteria di riserva
