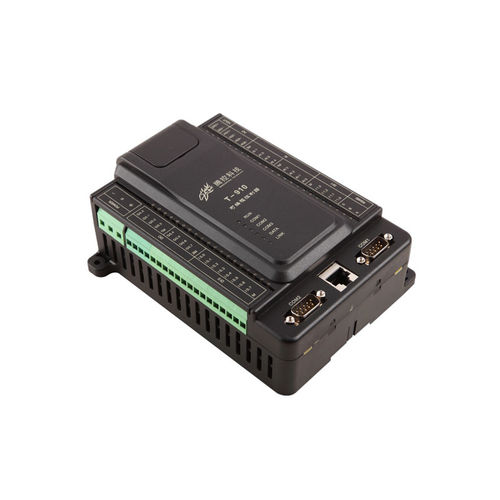

PLC box T-910

su guida DINuscite digitaliuscite analogiche

Dimensione - 169 x 134 x 63 mm (L x A x P) Peso 0.5 Kg Montaggio - Binario o bulloni standard Temperatura di lavoro - Da -40 ºC a 85 ºC Caratteristica I/O Ingressi digitali integrati - 12 (ingresso isolato ad accoppiamento ottico, 2 dei quali possono essere utilizzati come contatori ad alta velocità) Uscite digitali integrate - 8 (uscita a relè) Ingressi analogici integrati - 8 (0-20mA o 0-5V) Uscite analogiche integrate - 2 (0-20mA o 0-10V) Contatori di impulsi ad alta velocità integrati - 2 monofase o 1 bifase (conteggio impulsi a 100 KHz, utilizzabile come 2 monofase o 1 bifase) Indicatori di stato I/O - 44 pezzi. Immagine di ingresso - 256 Byte (512 bit per gli ingressi digitali e 192 Byte per gli ingressi analogici) Immagine di uscita - 256 Byte (512 bit per le uscite digitali e 192 Byte per le uscite analogiche) Alimentazione e uscita di potenza Alimentazione - Tensione nominale - 220 V CA o 24 V CC Gamma - Da 90V AC a 250V AC, 50Hz, o 24V DC Uscita di potenza isolata - Tensione nominale - 24VDC Corrente nominale - 0.2A Resistenza di uscita - Circa 20 Ohm Terminali VOUT (24V+, 24V-) Comunicazione Ethernet 1 porta (RJ45, 10M/100M adattiva, protocollo MODBUS TCP) RS232 - 1 porta (COM0, per test interno) RS232/485 - 3 porte Impostazioni predefinite: Slave MODBUS RTU, Bode rate 19200,1,8,E, indirizzo 1 DIP - 8 bit Impostando il DIP su ON, l'indirizzo IP viene forzato a quello predefinito 192.168.1.99 Interruttore di marcia/arresto - 2 interruttori marcia/arresto (in modalità di arresto, solo il programma PLC si ferma) Indicatore di comunicazione 6 pezzi Memoria Dimensione della memoria del programma utente - 2M Byte Dimensione della memoria dati utente - 2M Byte Memoria dati batteria di backup - 1K Byte Tempo di back-up dei dati - 1 anno Funzione CPU Frequenza della CPU - 48 MHz - Max. 72 MHz Tempo minimo di elaborazione delle istruzioni
