Assetto ruote 3D Q.LIGN START

per automobile

Q.Lign Start

Panoramica

• Sistema di allineamento ruote 3D Q.Lign Start per uso professionale in officina.
• Potenza di calcolo a bordo che sostituisce il carrello PC tradizionale, con tablet e streaming diretto.

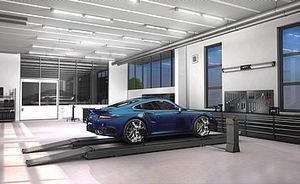

• Installazione salvaspazio compatibile con ponti sopraelevati e a fossa, adatta a qualsiasi corsia di lavoro.
• Basato sulla piattaforma software Q.Lign con workflow intuitivo e coerente.

Compatto — Si adatta a qualsiasi corsia e ponte

• Installazione salvaspazio su tutti i tipi di ponte, sopraelevati e ad immersione.
• Calcolo integrato che evita il carrello PC mobile.

Produttività continua

• Alimentazione cablata continua e configurazione pronta all'uso per officine ad alto rendimento.
• Progettato per cicli di misurazione affidabili e ininterrotti.

Velocità — Piattaforma software Q.Lign

• Stesso workflow intuitivo su tutti i prodotti Q.Lign per ridurre i tempi di formazione.
• Stream-to-X: visualizza il software direttamente su TV, PC, laptop o smartphone.
• Integrazione in officina senza soluzione di continuità: accesso, condivisione e stampa dei rapporti da qualsiasi punto dell'officina.

Allineamento ruote semplificato

• Individuazione rapida dei veicoli che necessitano di riparazioni della carrozzeria.
• Misura con qualsiasi target in qualsiasi posizione ruota per risparmiare tempo e ridurre errori operatore.
• Sincronizzazione sensori in tempo reale per centratura del volante corretta al primo passaggio.

Orientato al cliente

• Stampe chiare e semplici da comprendere per clienti e assicurazioni.
• Rapporti tematici (es. per assicurazione) invece di un formato unico standard.
• Dati veicolo forniti dai costruttori tramite Key Card o aggiornamenti di database.

Contenuto della fornitura

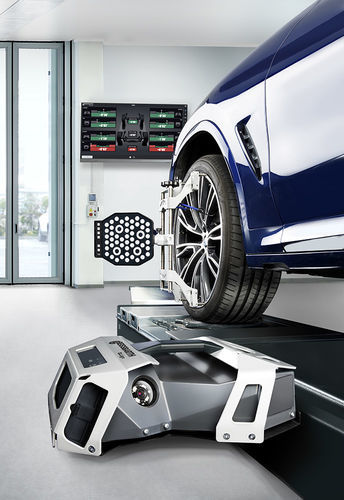

• 2x teste sensore Q.Lign Start
• Modulo display per streaming diretto a TV, PC, laptop o tablet
• Tablet
• Alimentatore e cavi
• 4x target con auto-identificazione
• Software Q.Lign (senza funzionalità ADAS)
• Key Card per specifiche veicolo internazionali
• Adattamento per ponte
• Fermo volante e bloccafreno

Si noti: il contenuto della fornitura non include piatti girevoli né morsetti per ruote; devono essere ordinati o forniti separatamente.

Accessori e opzioni (selezione)

• Stampante per carrelli Beissbarth
• Set di morsetti magnetici (diversi diametri e cerchi di bulloni)
• Supporto volante, bloccafreno
• Pezzetti di riempimento per piatti girevoli in alluminio
• Kit di stoccaggio e staffe da parete per morsetti
• Piatti RaceScales di precisione con celle di carico
• Set adattatori Q.Grip e morsetti MultiFit
• Carrelli con monitor 27", pannelli a parete e adattamenti ponte
• Batterie, scatola di alimentazione di emergenza e stazioni di ricarica per operazioni mobili

Dati tecnici (tabella)
Connessione elettrica: 100 - 230 V | 50 - 60 Hz | 1 ph
Lunghezza imballo: 1080 mm
Larghezza imballo: 960 mm
Altezza imballo: 900 mm
Peso lordo: 100 kg
Sistema di misura: 3D
Peso: 80 kg
Unità di imballo: 1 pallet
Tipo di trasmissione dati: wireless
Consumo energetico: 65 W
Capacità accumulatore (carica): —
Misura pneumatico min.: —
Misura pneumatico max.: —
Interasse max.: 5000 mm
Portata per piatto girevole: —

Specifiche tecniche

• Modello: Q.Lign Start
• Principio di misura: allineamento ruote 3D
• Connessione elettrica: 100–230 V, 50–60 Hz, monofase
• Consumo: 65 W
• Peso operativo (sistema): circa 80 kg; peso lordo imballato: 100 kg
• Dimensioni imballo (L×P×A): 1080 × 960 × 900 mm
• Interasse massimo misurabile: 5000 mm
• Trasmissione dati: wireless
• Fornito con: teste sensori, modulo display, tablet, alimentatore e cavi, 4 target con auto-identificazione, software Q.Lign (no ADAS), Key Card per dati veicolo, adattamento ponte, fermo volante e bloccafreno
• Accessori opzionali: piatti girevoli, morsetti ruota, morsetti magnetici, adattatori Q.Grip, RaceScales, batterie, scatola di emergenza e stazioni di carica, vari morsetti rapidi specifici OEM
• Marca: Beissbarth
