Assetto ruote CCD Q.Lign 360 START

per automobile

Panoramica del prodotto

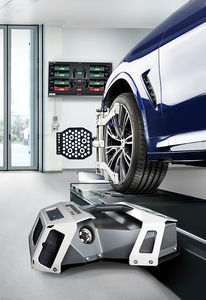

Grande potenza per spazi ridotti: Q.Lign 360 START colma il divario tra i sistemi CCD compatti e gli allineatori 3D completi, offrendo prestazioni 3D reali in un ingombro adatto ad officine più piccole. Il sistema è montabile a parete, controllato da tablet e trasforma una postazione di servizio standard in una zona di allineamento 3D avanzata.

Progettazione e installazione

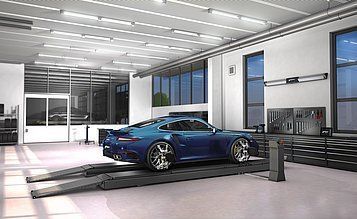

• Design montato a parete: Nessuno spazio a pavimento richiesto; libera l'area intorno al ponte per lavorare senza ostacoli.
• Mobilità a 360 gradi reale: Nessuna trave metallica intorno al ponte — i tecnici hanno accesso completo e sicuro intorno al veicolo.
• Massima versatilità del ponte: La compensazione del fuori centro può essere eseguita a livello del pavimento; regolazioni meccaniche possibili con il ponte completamente sollevato. Tracciamento ottico (non meccanico).
• Installazione flessibile: Progettato per ponti posizionati a 1,8–3,3 m dalla parete; supporto murale estendibile opzionale disponibile per raggiungere fino a 4,17 m (4170 mm) dal centro della piastra rotante alla parete.

Efficienza operativa e hardware

• Sempre pronto all'uso: Montare gli obiettivi e iniziare le misurazioni immediatamente in qualsiasi posizione del ponte.
• Workflow controllati da tablet: Gestire l'intero processo di allineamento da un tablet mobile — nessun carrello/colonna/PC/stampante richiesto.
• Morsetti MultiFit universali: Installazione rapida e autocentrante per cerchi da 13" a 22" senza accessori aggiuntivi.
• Ritorno sull'investimento veloce: Configurazione e risultati più rapidi per trasformare l'allineamento ruote in un servizio accessorio redditizio.

Software e report

• Stream-to-X: Accedi al software su TV, PC, laptop, tablet o smartphone.
• Workflow accelerato: Software ad alte prestazioni che velocizza il processo di allineamento.
• Operazione intuitiva: Workflow guidati per tecnici con diversi livelli di esperienza.
• Report chiari e professionali: Stampa concisa per la trasparenza verso il cliente.
• Report connessi: Report PDF accessibili in rete e condivisibili con i clienti.

Contenuto della fornitura

• Barra camera con 4 telecamere
• Modulo display Q.Lign
• 4x target con AutoID
• Tablet
• Fermo freno e bloccasterzo
• Powerbox per alimentazione
• Key Card per specifiche veicoli internazionali

Si prega di notare: la fornitura non include piastre rotanti né morsetti per ruote; questi devono essere ordinati o forniti separatamente.

Specifiche tecniche

• Collegamento elettrico: 90-264V | 1Ph | 47-63Hz
• Sistema di misurazione: 3D con barra di misura fissa
• Unità di imballo: 1 pallet
• Larghezza richiesta: 2595 mm
• Tipo di trasmissione dati: wireless
• Distanza telecamera - centro piastra: 1800 - 3300 mm
• Spazio libero tra montanti anteriori del ponte (min.): 2800 mm
• Dimensione display: 10 in
• Consumo energetico: 45 W
• Numero sensori: 4 pcs
• Paso ruote: 1750 - 4600 mm
• Altezza di installazione: 2800 mm
