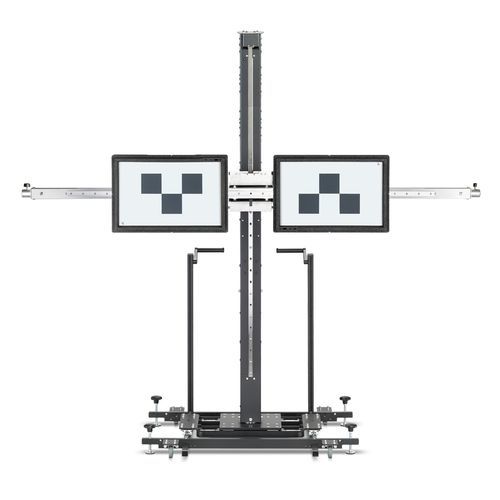

Kit di calibrazione ADAS per automobile Q.DAS

per veicolo commerciale

Panoramica
Q.DAS è una soluzione modulare per la calibrazione di sistemi radar, telecamera e LIDAR rilevanti per la sicurezza e rivolti in avanti. Permette di configurare la soluzione in base al volume di calibrazione, al budget e allo spazio disponibile in officina. Q.DAS è progettato per autovetture e veicoli commerciali leggeri e consente una calibrazione ADAS conforme agli OEM in combinazione con la misurazione dell'assetto delle ruote.

Caratteristiche principali

• Sistemi di assistenza alla guida rilevanti per la sicurezza: radar e telecamera
• Classe veicoli: autovetture e veicoli commerciali leggeri
• Volume di calibrazione in officina: elevato
• Regolazione in altezza: motorizzata fino a 2050 mm
• Compatibile con tutti i pannelli di calibrazione per telecamera: sì
• Supporta eTargets: sì
• Modifica della distanza senza nuova livellazione: 200 mm
• Spostamento del centro senza nuova livellazione: 200 mm

Vantaggi del sistema Q.DAS
1. Digitale invece di analogico

• Posizionamento basato su telecamera tramite visualizzazione live
• Nessun filo a piombo o metro a nastro richiesto
• Controllo completo sull'intera calibrazione
• Valori di riferimento diretti invece del trasferimento manuale (richiede licenza Q.mApp attiva e allineatore Q.Lign)

2. Allineamento ruote e calibrazione ADAS come unico processo

• Nessuna riconfigurazione degli utensili
• Nessuno spostamento degli strumenti di misura
• Pronto all'uso in permanenza
• Istruzioni guidate per installazione e posizionamento
• Compensazione automatica di diverse altezze di montaggio
• Rispetta i requisiti di precisione più elevati degli OEM

3. Soluzione di calibrazione modulare per ogni officina

• Libera scelta di pannelli di calibrazione e specchi radar
• Configurazione in base al volume di calibrazione, budget e spazio
• Nessun vincolo fisso a un solo tester diagnostico
• Slider X-Y integrato riduce al minimo le livellazioni
• Regolazione dell'altezza motorizzata

Contenuto della fornitura

• 1x telaio/base modulare Q.DAS, senza pannelli o specchi
• 1x software Q.mApp (Android) con licenza di attivazione (1 anno)
• 1x misuratore di distanza laser digitale Bluetooth

Nota

• Costi applicabili: richiede una licenza Q.mApp attiva in combinazione con l'allineatore Q.Lign per alcune funzioni
• Progettato per funzionare come soluzione conforme agli OEM in congiunzione con i flussi di lavoro di allineamento delle ruote

Caratteristiche / Specificazioni tecniche

• Lunghezza imballo: 2350 mm
• Larghezza imballo: 450 mm
• Altezza imballo: 530 mm
• Peso lordo (imballato): 187 kg
• Peso netto: 157 kg
• Regolazione altezza motorizzata: fino a 2050 mm
• Modifica della distanza senza nuova livellazione: 200 mm
• Spostamento laterale senza nuova livellazione: 200 mm
• Compatibile con tutti i pannelli di calibrazione camera
• Supporta eTargets
• Uso previsto: calibrazione ADAS anteriore (radar, telecamera, LIDAR)
