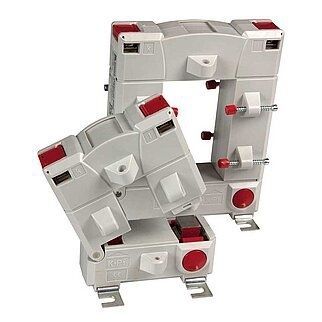

Trasformatore di corrente WS…/WS…-8000 series

split-coreIP20con neutro artificiale

I trasformatori di corrente di misura split-core della serie WS... e WS...-8000 possono essere aperti utilizzando la manopola di interblocco per racchiudere i conduttori da monitorare. Ciò consente una facile installazione a posteriori nelle installazioni esistenti. I trasformatori di corrente di misura della serie WS... e WS...-8000 sono trasformatori di corrente di misura altamente sensibili di tipo split-core che, in combinazione con i monitor di corrente residua della serie RCM e i sistemi di monitoraggio della corrente residua RCMS, convertono le correnti CA in segnali di misura valutabili. Inoltre, i trasformatori di corrente di misura possono essere utilizzati in combinazione con i localizzatori di guasti di isolamento (EDS) per i sistemi IT. Sono progettati per misurare la corrente di prova generata da un iniettore di corrente di localizzazione PGH o da un ISOMETER® IRDH. In combinazione con i localizzatori di guasti di isolamento della serie EDS, la corrente di prova viene convertita in segnali valutabili. Il collegamento ai rispettivi dispositivi avviene tramite un cavo a due fili. Caratteristiche Trasformatore di corrente di misura della serie WS.. Per i sistemi di monitoraggio delle correnti di guasto della serie RCMS460/490 Per i monitor di corrente residua delle serie RCM420 e RCM460 Per localizzatori di guasti di isolamento serie EDS440 e EDS460/490 Trasformatore di corrente di misura WS...-8000 Per localizzatori di guasti di isolamento serie EDS441, EDS461 e EDS491 Applicazioni per localizzatori di guasti di isolamento (EDS)
