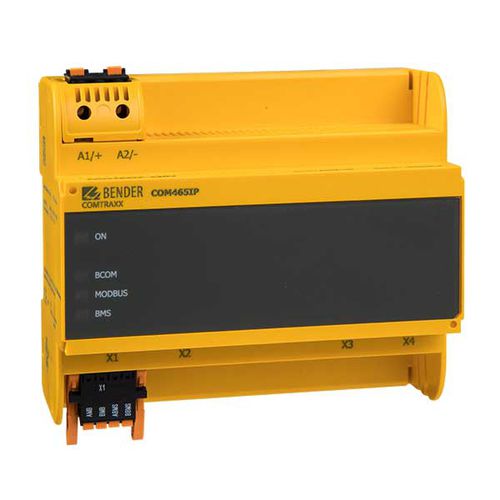

Apparecchio di monitoraggio condizioni COMTRAXX® COM465IP

ModbusEthernetIP

Panoramica
Il COMTRAXX® COM465IP è un Condition Monitor con gateway integrato. L'interfaccia web COMTRAXX basata su HTML5 fornisce una panoramica completa del sistema e consente la parametrizzazione intuitiva di tutti i dispositivi collegati. Accesso remoto via LAN/WAN/Internet senza installazione locale di software.

Caratteristiche principali

• Panoramica del sistema e visualizzazione via browser
• Parametrizzazione dei dispositivi Bender tramite interfaccia web e BMS/ICOM/BCOM
• Supporto delle interfacce di comunicazione Bender e dei protocolli industriali comuni
• Estendibile mediante moduli funzione software (A–F)
• Memoria storica locale e data logger configurabili

Interfacce / Comunicazione

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET (10/100 Mbit/s)

Applicazioni

• Visualizzazione remota dei valori misurati, stati e allarmi via browser
• Gateway verso Modbus TCP: lettura dei valori e messaggi di stato/allarme (indirizzi 1…10 per interfaccia)
• Gateway verso Modbus RTU: lettura dei valori e messaggi (indirizzi 1…10 dell'interfaccia BMS interna)
• Parametrizzazione e backup dei dispositivi (la modifica tramite Modbus richiede il modulo funzione C)
• Sincronizzazione temporale dei dispositivi assegnati
• Memoria storica (20.000 voci) e data logger configurabili (30 × 10.000 voci)
• Integrazione fino a 50 datapoint da dispositivi di terze parti (Modbus RTU/TCP) e creazione di dispositivi virtuali (fino a 16 canali)

Note

• L'indicazione dei parametri dei dispositivi sul bus BMS è possibile solo quando il gateway è connesso al bus BMS interno.
• I parametri possono essere impostati tramite l'applicazione web e tramite BMS/ICOM/BCOM; la modifica via Modbus richiede il modulo funzione C. I moduli funzione aggiungono capacità specifiche.

Varianti
Type | Supply voltage / frequency range | Power consumption | Application | Art. No.
COM465IP | AC/DC 24…240 V, 50…60 Hz | ≤ 6,5 VA / ≤ 4 W | Condition Monitor con gateway integrato: Bender system / Ethernet | B95061065

Moduli funzione (licenza software)

• Function module A — Testi personalizzati, monitoraggio guasti, e‑mail in caso di allarme, documentazione dispositivi — B75061011
• Function module B — Fornitura dati via Modbus TCP/RTU, SNMP, PROFINET — B75061012
• Function module C — Parametrizzazione dei dispositivi integrati, backup dispositivi — B75061013
• Function module D — Applicazione di visualizzazione — B75061014
• Function module E — Dispositivi virtuali — B75061015
• Function module F — Integrazione di dispositivi di terze parti — B75061016

Specifiche tecniche

• Prodotto: COMTRAXX® COM465IP (Condition Monitor con gateway integrato)
• Produttore: Bender
• Alimentazione: AC/DC 24…240 V, 50…60 Hz
• Consumo: ≤ 6,5 VA / ≤ 4 W
• Ethernet: 10/100 Mbit/s
• Protocolli supportati: Modbus TCP, Modbus RTU, SNMP, PROFINET, MQTT, BCOM, BMS
• Memoria storica: 20.000 voci
• Data logger: configurabile (30 × 10.000 voci)
• Integrazione dispositivi terzi: fino a 50 datapoint (Modbus RTU/TCP; modulo F per capacità estese)
• Supporto dispositivi virtuali: fino a 16 canali (modulo E richiesto)
