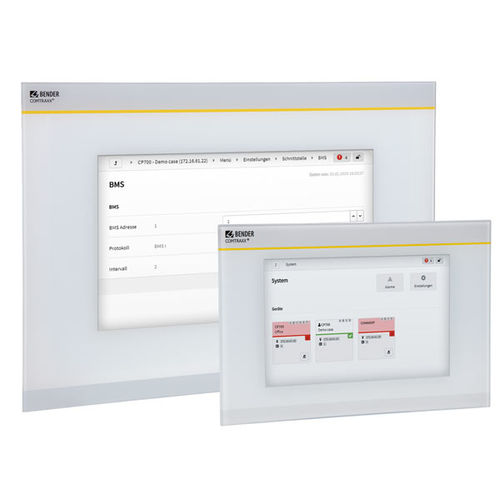

Terminale di comando con touch screen COMTRA ® CP9…-I series

ad incastroper montaggio a filorinforzato

Panoramica
COMTRAXX® CP907-I è un pannello di monitoraggio e allarme con interfaccia web e display touchscreen integrato da 7" in vetro temperato antiriflesso. Centralizza visualizzazione, parametrizzazione e gestione degli allarmi per i sistemi Bender e consente l'integrazione di dispositivi di terze parti tramite protocolli standard. È progettato per il montaggio su porta quadro o ad incasso e offre accesso remoto e funzionalità di gateway per reti TCP/IP.

Vantaggi principali

• Visualizzazione centralizzata e gestione degli allarmi per impianti elettrici
• Gateway integrato per connettere sistemi Bender e dispositivi compatibili Modbus/MQTT
• Accesso remoto via LAN/WAN/Internet per monitoraggio e manutenzione
• Design compatto da incasso con frontale facile da pulire

Interfacce esistenti

• RS-485: BMS, Modbus RTU
• Ethernet: MQTT, BCOM, Modbus TCP, SNMP, PROFINET

Caratteristiche

• Display 7" (17,6 cm) vetro temperato, antiriflesso e touchscreen
• Grado di protezione fronte: IP54; facile da pulire e disinfettare
• Frontale senza viti; montaggio ad incasso o su porta quadro
• Condition monitor e gateway modulare tra sistemi Bender e TCP/IP
• Supporto per dispositivi sul bus BMS interno tramite BCOM, Modbus RTU o Modbus TCP
• Accesso remoto e visualizzazioni tramite browser web o display locale
• Segnalazione visiva e acustica degli allarmi; funzionamento senza ventola
• Rappresentazione ad alta qualità: buon contrasto, alta risoluzione e ampio angolo di visione

Applicazioni

• Monitoraggio e parametrizzazione dei prodotti Bender con comunicazione
• Montaggio nella porta del quadro per visibilità immediata
• Messa in servizio, diagnostica e manutenzione remota dei sistemi elettrici
• Postazioni di controllo, monitoraggio di data center e notifica degli errori

Varianti / Dispositivi completi
Type | Display size | Supply | Device dimensions (W x H x D) | Weight | Enclosure | Display unit | Art. No.
CP907-I | 7" (17,6 cm) | DC 24 V, < 15 W | 226 x 144 x 78 mm | 1,1 kg | Flush-mounting enclosure | white, tempered glass | B95061031

Contenuto della fornitura
Unità display, montaggio su porta quadro o cassa da incasso comprensiva di piastra di montaggio con elettronica, cavo di collegamento CP9xx e kit di connettori. Nota: è necessaria una ventosa per rimuovere il display (vedere accessori).

Componenti individuali e accessori opzionali

• Cassa da incasso (Art. No. B95100140)
• Kit connettori di ricambio CP9xx-I (Art. No. B95061910)
• Ventosa CP9xx-I (Art. No. B95061911)
• Cassa per montaggio a parete CP907(-I) (Art. No. B95061915)
• Alimentatori STEP-PS - DC 24 V/1.75 A (Art. No. B94053111)

Download
Datasheet, manuale e quickstart per COMTRAXX® CP907-I disponibili nella sezione download del prodotto (PDF).

Specifiche tecniche

• Denominazione commerciale: COMTRAXX® CP907-I
• Display: 7" (17,6 cm) vetro temperato, antiriflesso, touchscreen
• Protezione frontale: IP54
• Montaggio: ad incasso o su porta quadro (opzione cassa a superficie disponibile)
• Alimentazione: DC 24 V, < 15 W
• Dimensioni (L x H x P): 226 x 144 x 78 mm
• Peso: circa 1,1 kg
• Interfacce: RS-485 (BCOM, Modbus RTU); Ethernet (MQTT, BCOM, Modbus TCP, SNMP, PROFINET)
• Gateway modulare integrato Bender ↔ TCP/IP; accesso remoto via LAN/WAN/Internet
• Funzionamento senza ventola; uscite di allarme visive e acustiche
