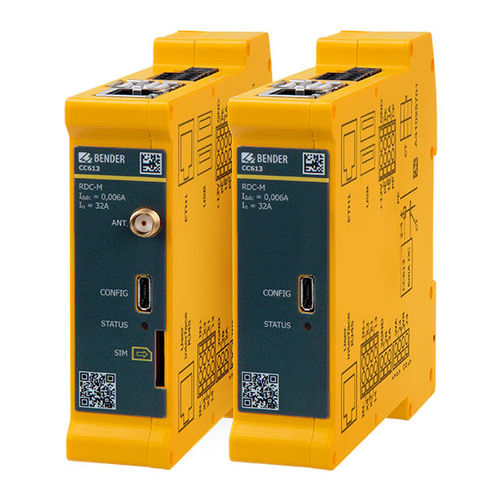

Controller di carica di monitoraggio CC613

per veicolo elettricoModbuscon connessione wireless

Panoramica
Il CC613 è la generazione successiva di regolatori di carica intelligenti ed è il controllore centrale per una stazione di ricarica per veicoli elettrici. Comunica con il veicolo e il backend, monitora l'hardware interno e le interfacce utente e supervisiona la connessione tra stazione e veicolo. Il contenitore integra un'interfaccia Ethernet mantenendo dimensioni compatibili con il CC612 per un retrofit agevole. Il controller supporta PLC ISO 15118, rilevamento di correnti di guasto DC tramite trasformatore di misura esterno, gestione dinamica del carico integrata (DLM), variante con modem 4G e aggiornamenti software via USB, Ethernet o OTA.

Funzioni integrate principali

• Gestione dinamica del carico (DLM) integrata per distribuire la potenza disponibile tra i punti di ricarica; gestibile localmente o da un sistema sovraordinato
• Powerline Communication (PLC) integrata secondo ISO 15118 per Plug & Charge / autocharge
• Apertura di emergenza integrata per rilasciare meccanicamente la spina in caso di interruzione di alimentazione (controllo attuatore e monitoraggio 12 V)
• Compatibilità Smart-Grid tramite OCPP 1.5 e 1.6 (JSON e SOAP) e supporto EEBUS
• Rilevamento/monitoraggio di corrente di guasto DC 6 mA integrato (brevetto) che consente l'uso di interruttore salvavita di tipo A con RDC-M e CT esterni
• Monitoraggio PE e Weld-Check per guasti di contattori/interruttori di carico
• Interfaccia Ethernet e varianti con modem 4G integrato (supporta LTE/UMTS/GSM)
• Aggiornamenti software via USB, Ethernet o OTA

Caratteristiche (aggiuntive / dettagliate)

• Regolatore di carica conforme a IEC 61851-1 (Modalità di carica 3)
• Operazione master/slave configurabile per due punti di ricarica (un dispositivo può fungere da gateway dati con modem)
• Supporto per modulo di monitoraggio della corrente continua residua (RDC-M); disponibili diverse lunghezze di cavo CT
• 3 interfacce USB: 1 CONFIG per configurazione locale e installazione aggiornamenti, 2 USB host
• Comunicazione Control Pilot e Proximity Pilot; supporto configurabile per prese SCHUKO aggiuntive
• Interfacce contatore: Modbus TCP e Modbus RTU; Modbus esterno per un secondo contatore per DLM
• Supporto moduli interfaccia utente (RFID, LED, antenna) e interfaccia di estensione I/O a 2 canali configurabile
• Sensore di temperatura interno per ridurre la corrente di carica in funzione della temperatura ambiente
• Integrabile in sistemi monofase o trifase fino a 80 A

Applicazioni

• Stazioni di ricarica per veicoli elettrici, wallbox e punti di ricarica su pali della luce

Varianti
Type | Modem | Interface | RDC-M | External Modbus | OCPP-capable | PLC* | User interface | I/O extension | Art. No.
CC613-ELM4PR-M | 4G | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060020
CC613-ELPR-M | -- | Modbus, Ethernet | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | B94060021
CC613-ELM4PR | 4G | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060026
CC613-ELPR | -- | Modbus, Ethernet | ✓ | -- | ✓ | ✓ | ✓ | ✓ | B94060027
CC613-HEM-X2 | -- | Modbus, Ethernet | ✓ | -- | -- | ✓ | -- | -- | B94060028

Specifiche tecniche

• Conforme IEC 61851-1 (Modalità di carica 3)
• ISO 15118 PLC per Plug & Charge e gestione della carica
• Supporto OCPP 1.5 e 1.6 (JSON e SOAP)
• Gestione dinamica del carico integrata (DLM), controllabile da sistemi sovraordinati
• Apertura di emergenza integrata e monitoraggio dell'alimentazione 12 V
• Monitoraggio PE e Weld-Check per la sicurezza elettrica
• Rilevamento/monitoraggio corrente di guasto DC 6 mA (brevetto) — consente l'uso di interruttore differenziale di tipo A con RDC-M e CT esterni
• Interfacce: Ethernet, modem 4G opzionale, Modbus TCP/RTU, più interfacce USB
• Supporto per installazioni monofase o trifase fino a 80 A
• Aggiornamenti software via USB, Ethernet o OTA
