Trasformatore di corrente CTBC17

di misuraincapsulatosu PCB

Panoramica

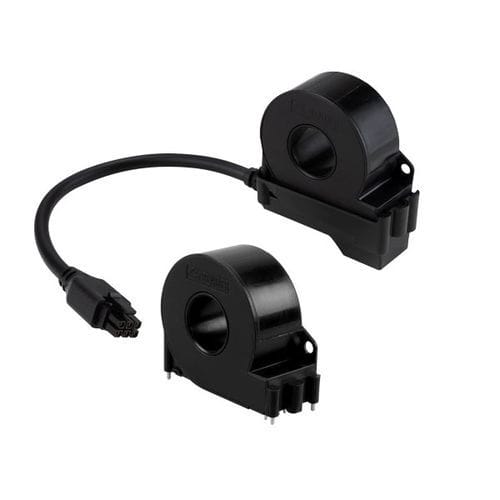

Il CTBC17 è un trasformatore di corrente di misura sensibile a tutti i tipi di corrente, progettato per il rilevamento e il monitoraggio delle correnti residue in sistemi AC, DC e 3(N)AC. Disponibile nella versione per montaggio su PCB verticale e nella versione con collegamento tramite cavo. La versione con cavo si collega agli apparecchi di valutazione (es. CC613, RCMB4xx) tramite un cavo a sei conduttori. Per la variante PCB sono disponibili gli apparecchi valutatori RCMB104 e RDC104. Un schermatura magnetica integrata riduce le interferenze da campi magnetici esterni e correnti di carico elevate.

Caratteristiche principali

• Adatto alla misura e al monitoraggio delle correnti residue sensibili AC/DC nelle modalità di ricarica 2 e 3 (ricarica AC)
• Rilevamento affidabile di correnti residue AC e DC conforme a IEC 62752 e IEC 62955
• Design compatto e robusto con diametro interno 17 mm per sezioni di conduttore maggiori
• Variante PCB ottimizzata per costi per montaggio su PCB (saldabile o avvitabile)
• Versioni con cavo disponibili in più lunghezze standard
• Schermatura magnetica integrata per ridurre interferenze esterne

Compatibilità / Da utilizzare con

• Charge controller CC613
• Modulo di monitoraggio RCMB104 (sensibile AC/DC)
• Modulo di monitoraggio RDC104-4 (sensibile DC)

Varianti (Sensore | Variante | Nr. Art.)
CTBC17P-03 | Montaggio PCB | B98080070
CTBC17P-03-K0325 | Variante con cavo (lunghezza 325 mm) | B98080071
CTBC17P-04 | Montaggio PCB | B98080074
CTBC17P-13 | Montaggio PCB | B98080077
CTBC17P-14 | Montaggio PCB | B98080076

Tipi di cavo (Tipo | Cavo incl. clip guscio lunghezza (mm) | Nr. Art.)
CTBC17 cable1470 | 1470 ±30 | B98080542
CTBC17 cable600 | 600 ±25 | B98080543
CTBC17 cable325 | 325 ±25 | B98080541
CTBC17 cable180 | 180 ±25 | B98080540

Download disponibili
Scheda tecnica, manuali utente e flyer prodotto disponibili per CTBC17 (datasheet, manuali, flyer, manuale CTBC17P).

Specifiche tecniche

• Applicazione: sistemi AC, DC e 3(N)AC, con o senza messa a terra
• Sensibilità: misura e monitoraggio delle correnti residue sensibili AC/DC secondo IEC 62752 e IEC 62955; monitoraggio DC per proteggere RCD di tipo A con valutatori compatibili
• Montaggio: variante per PCB e variante con cavo (cavo a sei conduttori)
• Diametro interno: 17 mm
• Schermatura: schermatura magnetica integrata contro interferenze esterne e correnti di carico elevate
• Norme / Applicazioni: IEC 62020, IEC 62752, IEC 61851-1, IEC 62955; UL2231 applicabile per alcune varianti CTBC17P-0x
