Sensore di tracce di ossigeno (02) di zirconio SenzTx

elettrochimicodigitaleanalogico

Panoramica del prodotto

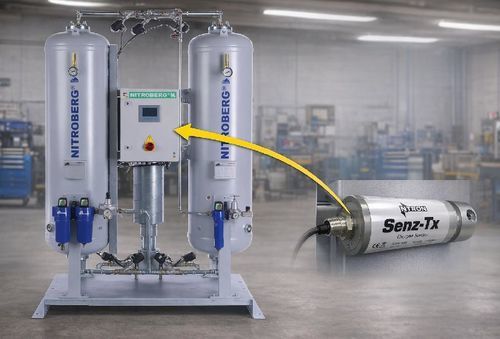

02-661 NTron Sensore di ossigeno, SenzTx-100 (0–1000 ppm) O2. Il trasmettitore compatto SenzTx-100 misura l'O2 residuo per la generazione di azoto e può essere fornito con gamme di misura fino a 0–96% O2 per concentratori di ossigeno. La gamma minima 0–10 ppm è ideale per la produzione di azoto o il controllo delle glove box. Sono disponibili diverse opzioni di connessione di processo e uscite per l'integrazione OEM e su generatori.

Costruzione del sensore
Il corpo principale è realizzato in PVDF ad alta densità con un anello di supporto frontale in acciaio inossidabile. Questa costruzione garantisce resistenza chimica alla maggior parte delle atmosfere di campionamento e compatibilità con tracce di solventi e idrocarburi nel gas di campione, a differenza dei sensori a zirconia ad alta temperatura.

Flessibilità di installazione
Il trasmettitore compatto SenzTx integra un microprocessore per uso OEM con ingressi minimi. L'opzione sensore a flusso passante con orifizio consente il funzionamento fino a 0,5 bar g e può fornire il flusso corretto senza controllo esterno. Il design compatto supporta il montaggio vicino al processo e l'integrazione OEM.

Indicazioni operative

• Calibrazione regolare alla consegna e a intervalli pianificati per garantire misurazioni accurate dell'ossigeno.
• Utilizzare il sensore per monitoraggio continuo dei livelli di O2 in uscita N2; ispezionare anomalie e sostituire i sensori se necessario (sensori a zirconia: durata tipica 3–5 anni).
• Impostare la pressione del campione N2 a massimo 0,3 bar con flusso minimo dal serbatoio prodotto per misurare correttamente la purezza N2.
• Formare operatori e manutentori all'uso corretto, alla calibrazione e alla manutenzione per ottimizzare la vita utile del sensore e l'affidabilità delle misure.

Purezza dell'azoto e ossigeno residuo (guida alla selezione)
Purezza N2 richiesta | O2 residuo massimo | Gamma analizzatore raccomandata
99,0% | 1% / 10 000 ppm | Analizzatore % O2
99,5% | 0,5% / 5 000 ppm | Analizzatore % O2
99,9% | 0,1% / 1 000 ppm | Analizzatore O2 0–1 000 ppm
99,99% | 0,01% / 100 ppm | Analizzatore O2 basse ppm
99,999% | 0,001% / 10 ppm | Analizzatore tracce di O2

Caratteristiche tecniche / specifiche

• Modello: SenzTx-100 (riferimento 02-661)
• Gamma di misura tipica: 0–1 000 ppm O2 (gamma minima disponibile 0–10 ppm)
• Gamma opzionale fino a 0–96% O2
• Tecnologie sensore: elettrochimica (compatibile con idrocarburi) e zirconia (opzione alta temperatura, lunga vita, bassa deriva)
• Corpo sensore: PVDF ad alta densità; anello di supporto: acciaio inossidabile
• Processo / meccanica: sensore a flusso passante con orifizio opzionale; pressione campione max 0,5 bar g con opzione flusso; raccomandazione per N2: max 0,3 bar
• Uscite / integrazione: più opzioni analogiche e digitali a seconda della configurazione
• Alimentazione / elettrico: elettronica del trasmettitore con microprocessore integrato (specifiche elettriche secondo configurazione scelta)
• Applicazioni: generatori di azoto PSA, sistemi a membrana N2, concentratori di ossigeno, glove box, produzione additiva, inertizzazione con gas e monitoraggio gas industriali
