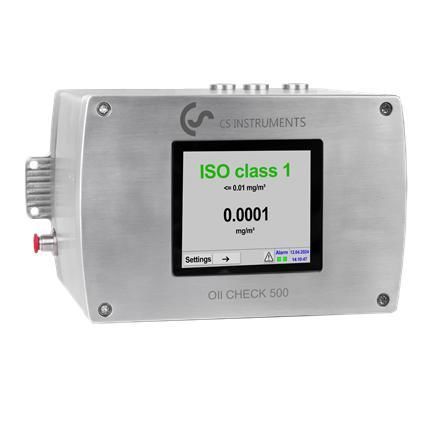

Sensore di vapori d'olio OIL CHECK 500

Presentazione
OIL CHECK 500 - Sistema di monitoraggio per la misura del contenuto di olio residuo in forma di vapore nell'aria compressa, azoto e altri gas non aggressivi. Progettato per rilevare contaminazioni da olio residuo nelle reti di aria compressa e segnalare precocemente per evitare danni, fermi di produzione o costose operazioni di pulizia.

Funzione e vantaggi
OIL CHECK 500 è un sistema di misura ad alta sensibilità per il monitoraggio continuo degli impianti di aria compressa. Rileva contaminazioni, incluse forme impulsive. L'intervallo di misura tarato e le equivalenze (ppb/ppm e mg/m³) sono riportate nella documentazione tecnica. Il sistema è ottimizzato per il monitoraggio tra le tarature di laboratorio, riducendo i falsi positivi e fornendo allerte rapide in caso di contaminazioni imminenti.

Ambiti di applicazione
Raccomandato per processi che richiedono elevata qualità dell'aria compressa: farmaceutico, chimico, produzione di semiconduttori, a valle di filtrazione/asciugatura, dopo filtri a carbone attivo o in impianti con compressori oil-free (con filtrazione e asciugatura a monte).

Principali caratteristiche di funzionamento

• Altissima sensibilità per la rilevazione di idrocarburi e composti funzionali/aromatici.
• Campo di misura esteso adatto alla rilevazione precoce dei residui di olio.
• Uscite digitali e analogiche per integrazione nei sistemi di controllo (RS485 Modbus RTU, Ethernet tramite moduli DS, 4...20 mA).
• Opzionali: ingressi/uscite allarme e uscite analogiche aggiuntive.

Utilizzo pratico
OIL CHECK 500 viene installato in derivazione con un flusso di campionamento basso e costante (circa 0,5 L/min standard, variabile secondo le condizioni) e utilizza attacco femmina G 1/4" (ISO 228-1). Alimentazione tramite alimentatore plug-in 100...240 VAC, 50...60 Hz. Intervalli di temperatura ambiente, temperatura dell'aria compressa e umidità relativa ammissibile sono definiti nelle specifiche; il funzionamento richiede assenza di condensazione.

Documentazione e file
Scheda tecnica e manuale utente disponibili in formato PDF (file tecnici collegati al prodotto).

Caratteristiche / specifiche tecniche

• Modello: OIL CHECK 500
• SKU: 06990080
• Marca: CS-Instruments
• Mezzo di misura: aria compressa, azoto (altri gas su richiesta; senza componenti aggressivi/corrosivi/tossici/infiammabili/ossidanti).
• Grandezza misurata: contenuto di olio residuo in mg olio / Norm m³ (riferimento: 1,0 bar [abs], +20 °C, 0% UR) secondo ISO 8573-1.
• Sostanze rilevabili: idrocarburi, idrocarburi funzionali, aromatici.
• Installazione tipica: a valle di filtro/adsorbitore a carbone attivo o dopo compressore oil-free, con filtrazione e asciugatura a monte.
• Temperatura ambiente: +20 °C ... +45 °C, UR ≤ 75% senza condensa.
• Temperatura aria compressa: +20 °C ... +50 °C.
• Pressione di esercizio: 3 ... 9 bar (riduttore opzionale per connessioni fino a 300 bar).
• Umidità gas di campione: ≤ 40% UR, punto di rugiada max. +10 °C (assenza di condensazione).
• Connessione aria compressa: filettatura femmina G 1/4" (ISO 228-1).
• Valori misurati: mg/Norm m³, compensati in pressione e temperatura per il contenuto di vapore d'olio residuo.
• Campo di misura: 0,001 ... 5 mg/m³ (campi superiori su richiesta).
• Limite di rilevamento: 0,001 mg/m³.
• Portata gas di campionamento: ca. 0,5 L/min (standard, basato su 1,0 bar [abs] e +20 °C).
• Alimentazione: 100...240 VAC / 1 Ph. / PE / 50...60 Hz / ±10% (plug-in).
• Uscite/comunicazione: RS485 (Modbus RTU); Ethernet via DS 400/500; analogico 4...20 mA (galvanicamente isolato). Opzioni: 2× 4...20 mA, 2× uscite allarme esterne; soglie impostabili.
• Contatore ore: integrato.
• Dimensioni (L × H × P): 200 × 130 × 120 mm.
• Peso: ca. 7 kg.
