Contatore di particelle aeree di gas PC 400

di azotodi CO2di ossigeno

Informazioni sul prodotto
Il contatore di particelle ottico ad alta precisione PC 400 misura particelle a partire da 0,1 µm ed è idoneo per il monitoraggio della qualità dell'aria compressa classe 1 (ISO 8573-1). Sorveglia continuamente gli elementi filtranti installati nella linea dell'aria compressa e rileva immediatamente eventuali rotture dei filtri. Il flusso d'aria attraverso il contatore è supervisionato automaticamente per garantire un campionamento rappresentativo.

Prodotto / Nr. ordine
PC 400 contatore di particelle fino a 0,1 µm per aria compressa e gas, incl. riduttore di pressione e certificato di taratura in valigetta di servizio | 0699 0042
Cavo di collegamento a dispositivi portatili, ODU / M12, 5 m | 0553 1503
Registratore DS 500 mobile, 4 ingressi sensore | 0500 5012
CS Basic - valutazione dati in forma grafica e tabellare - lettura via USB o Ethernet. Licenza per 2 postazioni | 0554 8040

Vantaggi

• Contatore di particelle laser ottico per aria compressa e gas tecnici, rilevamento da 0,1 µm
• Ottica ad alta precisione adatta al monitoraggio della classe 1 (ISO 8573-1)
• Portata di campionamento 28,3 l/min (1 cfm) — circa 10× superiore ai contatori comuni (tipicamente 2,83 l/min) per maggiore accuratezza nel conteggio delle particelle fini
• Trasferimento digitale dei dati (Modbus-RTU) a registratori DS 400 / DS 500; fino a 3 canali di misura trasferibili simultaneamente
• Filtro classe 1 incluso utilizzabile per calibrazione in loco e rilevamento/esclusione rapida di contaminazione ottica

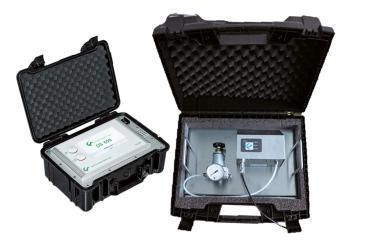

Soluzione mobile in combinazione con DS 500 mobile

• PC 400 fino a 0,1 µm per aria compressa e gas, incl. riduttore, in valigetta di servizio
• Cavo di collegamento per sensori di terze parti a dispositivi mobili, ODU / estremità aperte, 5 m
• Registratore DS 500 mobile, 4 ingressi sensore
• CS Soft Basic - valutazione dati in forma grafica e tabellare - lettura via USB o Ethernet
• Versione alternativa: PC 400 con rilevamento da 0,3 µm

Specifiche tecniche

• Fluido misurato: Aria compressa (priva di componenti aggressivi/corrosivi/tossici/infiammabili/ossidanti) e gas come N2, O2, CO2 (altri gas su richiesta)
• Campo d'impiego: Aria compressa dopo filtrazione; gas / gas puri anche senza filtrazione
• Grandezza misurata: Numero di particelle per m³ (riferito ad aria rilassata: 20 °C, 1000 hPa)
• Canali di dimensione (PC 400 0,1 µm): 0,1…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Canali di dimensione (PC 400 0,3 µm): 0,3…0,5 µm; 0,5…1,0 µm; 1,0…5,0 µm
• Pressione di esercizio: Pressione massima in ingresso al riduttore: 40 bar
• Umidità del gas misurato: <= 90% UR; punto di rugiada a pressione max. 10 °C; umidità non condensabile
• Temperatura ambiente: 5...40 °C
• Temperatura del fluido: 0...70 °C
• Connessione aria compressa: Tubo PTFE 6 mm incl. raccordo rapido
• Portata: 28,3 l/min (1 cfm)
• Interfaccia: RS 485 (Modbus-RTU)
• Sorgente luminosa: Diodo laser
• Alimentazione: 24 VDC, 300 mA
• Dimensioni: 150 x 200 x 300 mm
• Peso: 8 kg
• Scocca: Acciaio inossidabile
