Essiccatore per aria compressa ad adsorbimento DRYBERG® AD210

ad adsorbimento senza caloread adsorbimentoad adsorbimento senza calore

Riepilogo prodotto

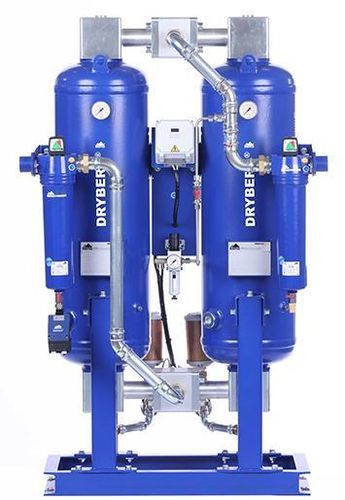

Essiccatore ad adsorbimento DRYBERG® AD210

Principio di funzionamento
Una volta completato il processo di rigenerazione di un serbatoio, la ricostituzione della pressione nel serbatoio viene avviata dalla chiusura delle valvole di spurgo. Dopo aver raggiunto la pressione di esercizio, il flusso d’aria viene commutato dal serbatoio di adsorbimento al serbatoio appena rigenerato. L’adsorbimento inizia quindi nel serbatoio rigenerato mentre l’altro serbatoio entra nel ciclo di rigenerazione.

Descrizione dettagliata

• Gli essiccatori per adsorbimento DRYBERG (serie AD) sono progettati per la separazione continua del vapore acqueo dall’aria compressa al fine di ridurre il punto di rugiada a pressione.
• Costruzione a doppia torre con letti adsorbenti, sistema di valvole di commutazione e controllo con display.
• La rigenerazione dell’adsorbente viene eseguita utilizzando una percentuale di aria compressa già asciugata (metodo di purga) dopo la decompressione.
• Filtrazione associata: filtro di ingresso superfine 0,01 µm e filtro di uscita per polveri 1 µm (a seconda della configurazione).

Dati tecnici e condizioni di calcolo
capacità* [m3/m]: 3,5
capacità* [m3/h]: 210
collegamento [pollice]: 1"
Dimensioni (AxBxCxP) [mm]: 1543 x 853 x 745 x 650
peso [kg]: 212

Calcolato a 1 bar (ass.) e 20°C per una pressione di servizio di 7 bar g e una temperatura dell’aria di ingresso di 35°C (stato saturo).

Punto di rugiada — fattori di correzione
Temperatura di esercizio (°C) / Fattori di correzione: -25 → 1.1 ; -40 → 1 ; -70 → 0.7

Alimentazione e consumi
Tensione, frequenza: 230 V, 50 Hz
Consumo energetico: < 60 W
Classe di protezione: IP 65
Filtro (ingresso): Superfine - 0,01 µm
Filtro (uscita): Filtro per polvere - 1 µm
Ingresso per standby: standard

Note operative

• Dispositivo progettato per funzionare senza cadute di pressione significative in uscita durante la commutazione delle colonne.
• La rigenerazione è effettuata a pressione ambiente (parziale) utilizzando una frazione di aria compressa già asciugata.

Caratteristiche / specifiche tecniche

• Modello: DRYBERG® AD210
• Riferimento prodotto (SKU): 1010770210
• Capacità*: 3,5 m3/m (210 m3/h)
• Collegamento: 1"
• Dimensioni (AxBxCxP): 1543 x 853 x 745 x 650 mm
• Peso (tabella tecnica): 212 kg
• Peso (meta pagina): 220 kg
• Alimentazione: 230 V, 50 Hz
• Consumo: < 60 W
• Classe di protezione: IP 65
• Filtrazione: ingresso superfine 0,01 µm; uscita 1 µm
• Punto di rugiada a pressione (condizioni indicate): valori e fattori di correzione forniti
• Condizioni di calcolo: basato su 1 bar (ass.) e 20°C; pressione di esercizio 7 bar g e temperatura di ingresso 35°C
