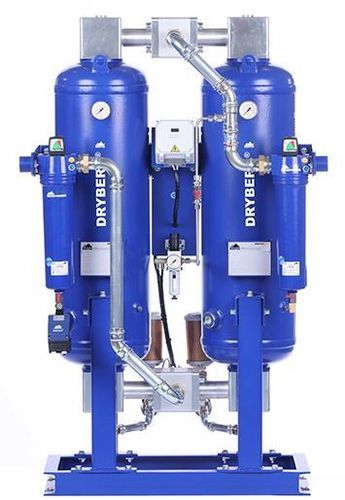

Essiccatore per aria compressa ad adsorbimento DRYBERG® AD1200

ad adsorbimento senza caloread adsorbimentoad adsorbimento senza calore

Informazioni sul prodotto
Gli essiccatori a adsorbimento DRYBERG® AD1200 sono progettati per la separazione continua del vapore acqueo dall’aria compressa al fine di abbassare il punto di rugiada a pressione. L’unità della serie AD è composta da due colonne di adsorbimento con letti tripli, un controllore con display LCD, valvole e manometri per la commutazione e il monitoraggio, una struttura di supporto e contenitori filtro adeguati con gli elementi filtranti richiesti. L’adsorbimento avviene sotto pressione in una colonna mentre l’altra colonna viene rigenerata a pressione ambiente usando una parte dell’aria compressa già asciugata.

Funzionamento / Rigenerazione
Quando la colonna di adsorbimento raggiunge un livello di saturazione definito, il sistema commuta le colonne e l’adsorbimento prosegue nella seconda torre senza caduta di pressione in uscita dall’essiccatore. La rigenerazione si ottiene decomprimendo una piccola porzione dell’aria compressa secca: l’espansione rende questa aria di spurgo estremamente secca e la si utilizza per rigenerare il letto di essiccante.

Caratteristiche / Componenti

• Progettazione a doppia colonna con letti tripli per adsorbimento continuo
• Cartucce essiccanti in ciascuna colonna
• Controllore con display LCD per commutazione automatica e stato
• Valvole di commutazione e manometri per monitoraggio operativo
• Struttura di supporto e contenitori filtro dedicati con elementi filtranti necessari

Dati tecnici (tabella)
Portata* [m3/m]: 20
Portata* [m3/h]: 1200
Collegamento [pollici]: 2"
Dimensioni (AxBxCxD) [mm]: 2298x1173x1243x900
Peso [kg]: 890

Punto di rugiada - Fattori di correzione
Temperatura di esercizio (°C): -25 | -40 | -70
Fattori di correzione: 1.1 | 1 | 0.7

Dati elettrici e altri
Tensione, frequenza: 230V, 50Hz
Consumo di potenza: <60 W
Classe di protezione: IP 65
Filtro (ingresso): Superfine - 0.01 µm
Filtro (uscita): Filtro polvere - 1 µm
Ingresso per standby: standard

Nota
*Calcolato a 1 bar (abs.) e 20°C a 7 bar g di pressione di esercizio e 35°C di temperatura dell’aria compressa in ingresso (condizione saturata).
