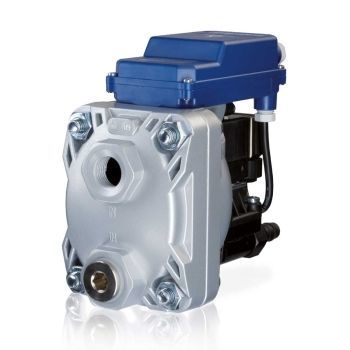

Spurgo per condensa BEKOMAT® 13

automaticoelettronicosenza perdita

Panoramica prodotto
Il drenaggio condensato BEKOMAT® 13, 13 CO, 13 CO PN50 adatta la frequenza di scarico al volume di condensato ed evacua il condensato senza perdita significativa di aria compressa. Un sensore capacitivo monitora il livello della membrana; al raggiungimento della soglia l’unità di controllo attiva l’elettrovalvola e il condensato viene sfiatato e scaricato verso un separatore olio‑acqua a valle.

Design e versioni
La versione standard ha un corpo in alluminio resistente alla corrosione con finitura argentata. Le varianti CO presentano corpo in alluminio sabbiato con rivestimento duro per condensati privi di olio o aggressivi. Sono disponibili diverse opzioni di pressione (PN) e alimentazione elettrica.

Misure / Avvertenze di sicurezza

• Non superare la pressione massima di esercizio (vedere la targhetta).
• Eseguire le operazioni di manutenzione solo a impianto depressurizzato.
• Usare solo materiali di installazione resistenti alla pressione.
• Fissare saldamente la tubazione di alimentazione; usare un tubo di pressione corto e fisso verso la tubazione di scarico resistente alla pressione.
• Assicurarsi che persone o apparecchiature non siano esposte al condensato o all’aria espulsa durante lo scarico.

Funzionamento e vantaggi
Il BEKOMAT® 13 utilizza la rilevazione capacitiva per eliminare il galleggiante meccanico e ridurre la manutenzione. L’azionamento rapido dell’elettrovalvola impedisce perdite misurabili di aria compressa, migliorando l’efficienza energetica e riducendo i costi operativi garantendo al contempo lo smaltimento affidabile del condensato.

Dati tecnici (sintesi)
Modelli: BEKOMAT® 13 | 13 CO | 13 CO PN50
Portata max compressore: 35 m3/min
Portata max essiccatore frigorifero: 70 m3/min
Portata max filtro: 350 m3/min
Pressione di esercizio: 0,8 … 16 bar(g) (standard); varianti PN fino a 25 / 40 / 50 bar(g)
Corpo: Alluminio (standard); Alluminio con rivestimento duro (CO)
Temperatura ambiente: +1 °C … +60 °C
Peso (vuoto): ≈ 2,0 kg (varia in base alla variante)
Ingresso condensato: 2 x G½ (interno) [opzionale: filettatura NPT]
Scarico condensato: 1 x G½ (esterno) o 1 x G⅜ (interno) a seconda della variante; raccordo tubo Ø 13 mm (int.)
Tensione di esercizio: 230 / 200 / 115 / 100 / 24 VAC ±10%, 50–60 Hz; 24 VDC ±10%
Consumo: P < 8,0 VA (W)
Grado di protezione: IP65
Sezione cavo raccomandata: 3 x 0,75 … 1,5 mm2 (AWG 16 … 18)
Fusibile raccomandato: 1 A ritardato (AC e DC come specificato)
Carico contatti allarme: max. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
Tipologia condensato: condensato oleoso; versioni CO per condensato senza olio o aggressivo

Caratteristiche / specifiche tecniche

• Denominazione modello: BEKOMAT® 13 (varianti: 13 CO, 13 CO PN50).
• Principio di controllo: sensore capacitivo e diaframma con valvola pilota/elettrovalvola.
• Nessuna perdita misurabile di aria compressa durante lo scarico.
• Compatibile con separatori olio‑acqua (Owamat) a valle.
• Varianti di pressione e tensione per diverse installazioni.
• Protezione IP65; consumo ridotto < 8 VA.
