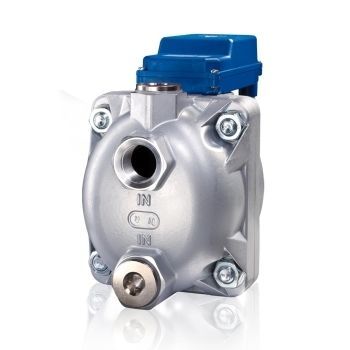

Spurgo per condensa BEKOMAT® 14

automaticoelettronicoper sistemi frigoriferi

Panoramica
Dispositivo di spurgo BEKO BEKOMAT® 14, 14 CO, 14 CO PN25. La serie BEKOMAT (modelli standard 12, 13, 14 e 16) utilizza un sensore capacitivo integrato per lo scarico del condensato modulato in base al volume, riducendo le perdite d'aria compressa e il consumo energetico. L'elettronica intelligente gestisce gli scarichi e spesso consente un ritorno dell'investimento più rapido rispetto ai dispositivi a temporizzazione.

Funzionamento e vantaggi

• Sensore capacitivo per il controllo del livello e lo scarico in funzione del volume.
• Scarico con perdite di aria compressa minime.
• Adatto a condensa oleosa e, nelle varianti CO, a condensa priva di olio.
• Compatibile con diverse tensioni di alimentazione e grado di protezione IP65.

Uso previsto

• Scaricatore di condensa a controllo elettronico del livello per impianti di aria compressa.
• Impiego nei limiti dei parametri di esercizio ammessi (vedere dati tecnici).
• Consente di drenare la condensa da componenti sotto pressione con quasi nessuna perdita d'aria compressa.
• Richiede tensione di alimentazione e pressione di esercizio adeguate per funzionare.
• Per applicazioni con requisiti elevati di qualità dell'aria (alimentare, medicale, laboratori, processi speciali), l'operatore deve definire e applicare misure di controllo.
• Proteggere BEKOMAT e le condotte di condensa dal gelo.

Dati tecnici / specifiche

• Modelli: BEKOMAT® 14 / 14 CO / 14 CO PN25
• Portata max compressore: 150 m3/min
• Portata max essiccatore frigorifero: 300 m3/min
• Portata max filtro: 1500 m3/min
• Pressione di esercizio (min./max.): BEKOMAT 14 & 14 CO = 0,8 ... 16 bar (g); 14 CO PN25 = 1,2 ... 25 bar (g)
• Materiale scocca: BEKOMAT 14 = alluminio; 14 CO / 14 CO PN25 = alluminio, rivestimento duro
• Temperatura ambiente: +1 °C ... +60 °C
• Peso (vuoto): BEKOMAT 14 & 14 CO = 2,9 kg; 14 CO PN25 = 3,1 kg
• Ingressi/uscite & opzioni: Connessioni generali: 3 x G3/4 (interno) [opzionale: filettatura NPT]; scarico condensa: BEKOMAT 14 / 14 CO = 1 x G1/2 (esterno) con raccordo per tubo, Ø interno tubo = 13 mm; 14 CO PN25 = 1 x G3/8 (interno) senza raccordo, Ø interno tubo = 13 mm
• Tensione di alimentazione: 230 / 200 / 115 / 100 / 24 VAC ±10 %, 50 ... 60 Hz / 24 VDC ±10 %
• Assorbimento: P < 8,0 VA
• Grado di protezione: IP65
• Sezione conduttore raccomandata (alimentazione): 3 x 0,75 ... 1,5 mm² (AWG 16 ... 18)
• Protezione raccomandata: AC raccomandato: 1 A (ritardato); DC prescritto: 1 A (ritardato)
• Carico di contatto (relè senza potenziale): max. AC 250 V, DC 30 V / 1 A; min. DC 5 V / 10 mA
• Tipo di condensa: BEKOMAT 14 = condensa oleosa; BEKOMAT 14 CO & 14 CO PN25 = condensa oleosa e priva di olio

Manutenzione e note

• La manutenzione regolare e l'uso di ricambi originali aumentano l'affidabilità e la durata.
• Non superare la pressione massima indicata sulla targhetta.
• Le operazioni di servizio devono essere eseguite solo con impianto depressurizzato.
• Proteggere l'apparecchio e le tubazioni di condensa dal gelo.
• In caso di allarmi (es. livello alto, condotta ostruita), individuare e correggere la causa prima della rimessa in servizio.
