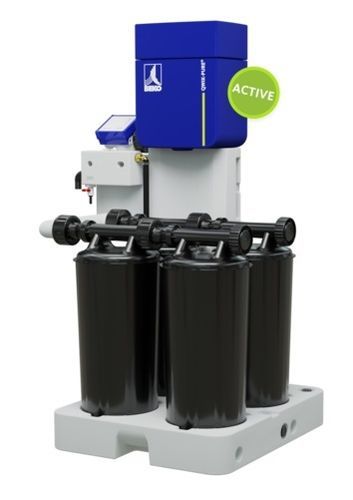

Separatore liquido/liquido QWIK-PURE® 60

a coalescenzaper compressore d'ariacon filtro

Panoramica
QWIK-PURE® Estremamente flessibile e progettato per il futuro. L’interfaccia Modbus integrata consente l’integrazione in sistemi di supervisione e controllo di livello superiore e garantisce maggiore longevità grazie alle funzionalità IIOT. Il concetto modulare permette di adattare il numero di cartucce alle esigenze individuali, fino a 6 cartucce per sistema. Ciò assicura un trattamento ottimale dei condensati per tutte le applicazioni con un tempo di sostituzione della cartuccia inferiore a 10 minuti, supportato da un flusso di servizio guidato e ottimizzato per una sostituzione pulita.

Caratteristiche principali

• Processo attivo di separazione olio‑acqua (QWIK-PURE®).
• Interfaccia Modbus integrata e funzionalità IIOT per integrazione e monitoraggio di alto livello.
• Concetto modulare: numero di cartucce configurabile (fino a 6 per sistema).
• Sostituzione rapida della cartuccia (< 10 minuti) con flusso di servizio guidato per operazioni pulite e sicure.
• Cartucce ermeticamente sigillate per igiene e sicurezza degli operatori.

Dati tecnici (estratto)
Modalità: attivo
Portata massima del condensato: 76 l/h
Attacco circuito condensazione: 3 x G1/2" est. | 1 x G1" est. | raccordo per tubo
Attacco scarico condensato: 1 x 23 mm (0.91 in), est., raccordo per tubo
Liquidi trattati: condensato di compressore, contenente olio
Concentrazione massima di olio allo scarico del condensato: 20 mg/l
Pressione massima di esercizio all’ingresso condensazione: 16 bar(ü)
Temperatura minima / massima di esercizio, fluidi e ambiente: +5 ... +50 °C
Umidità relativa ambiente: ≤10 ... 80 %, senza condensazione
Peso: 45 Kg
Numero richiesto di cartucce di ricambio: 4

Specifiche tecniche unità di controllo FRC
Pressione minima / massima di esercizio, aria compressa: 3 ... 15 bar(g)
Classe di purezza aria compressa: 2:4:2
Attacco aria compressa: 8 mm (0.31 in), est., raccordo per tubo
Tensione di alimentazione: 90 ... 264 VAC / 24 VDC
Intervallo di frequenza: 50 ... 60 Hz
Consumo energetico: 10 VA
Grado di protezione: IP54

Caratteristiche / specifiche tecniche

• Modello: QWIK-PURE® 60 (separatore olio‑acqua attivo, modulare)
• Portata massima condensato: 76 l/h
• Connessioni circuito condensazione: 3 x G1/2" est. | 1 x G1" est. | raccordo per tubo
• Connessione scarico condensato: 1 x 23 mm (0.91 in), raccordo per tubo
• Supporto: condensato di compressore, oleoso
• Concentrazione massima di olio allo scarico: 20 mg/l
• Pressione massima all’ingresso condensazione: 16 bar
• Temperatura di esercizio: +5 ... +50 °C
• Umidità ambiente: 10 % ... 80 % (senza condensazione)
• Peso: 45 Kg
• Cartucce di ricambio richieste: 4 (cartuccia singola usata su più modelli)
• Unità di controllo FRC: pressione aria 3–15 bar(g); purezza 2:4:2; attacco aria 8 mm; alimentazione 90–264 VAC / 24 VDC; 50–60 Hz; consumo 10 VA; IP54
• Interfaccia di comunicazione: Modbus (integrata), funzionalità IIOT per integrazione e monitoraggio
• Tempo di sostituzione cartuccia: < 10 minuti con procedura guidata
