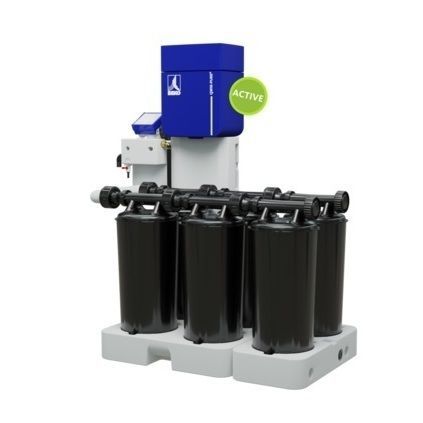

Separatore liquido/liquido QWIK-PURE® 90

a coalescenzaper compressore d'ariacon filtro

Informazioni sul prodotto
QWIK-PURE® si adatta alle esigenze operative. Ogni modello QWIK-PURE® può essere facilmente ampliato o ridotto in base alle necessità, garantendo affidabilità di pianificazione e semplificazione degli approvvigionamenti grazie allo stesso elemento filtrante utilizzato su tutti i modelli.

Panoramica
QWIK-PURE® è un sistema modulare e attivo per la separazione olio-acqua progettato per il trattamento igienico e certificato dei condensati. Il progetto privilegia la compatibilità, la sostituzione ergonomica delle cartucce, l’indicazione di stato chiara e una manutenzione semplificata, soddisfacendo i requisiti industriali di igiene e sicurezza.

Dati tecnici QWIK-PURE® 90 (tabella)
Modalità di funzionamento: attiva
Portata massima di condensa: 114 l/h
Collegamento ingresso condensa: 3 x G1/2" esterno | 1 x G1" esterno | Bocchettone per tubo
Collegamento scarico condensa: 1 x 23 mm (0.91 in), esterno, bocchettone per tubo
Mezzo: condensa da compressore, contenente olio
Concentrazione massima di olio allo scarico: 20 mg/l
Pressione massima di esercizio all’ingresso condensa: 16 bar(g)
Temperatura minima / massima di esercizio (fluidi e ambiente): +5 … +50 °C
Umidità relativa ambiente: ≤10 … 80 %, senza condensazione
Peso: 60 Kg
Numero di cartucce di ricambio richieste: 6

Dati tecnici dell’unità di controllo FRC (tabella)
Pressione minima / massima di esercizio, aria compressa: 3 … 15 bar(g)
Classe di pulizia, aria compressa: 2:4:2
Collegamento, aria compressa: 8 mm (0.31 in), esterno, bocchettone per tubo
Tensione di alimentazione: 90 … 264 VAC / 24 VDC
Intervallo di frequenza: 50 … 60 Hz
Consumo: 10 VA
Classe di protezione: IP54

Note
Concetto modulare: stesse cartucce su tutti i modelli per capacità scalabile. La procedura di sostituzione delle cartucce è guidata per una manipolazione igienica e sicura. Le indicazioni di stato facilitano la pianificazione della manutenzione.

Caratteristiche / specifiche tecniche

• Modello: QWIK-PURE® 90
• Modalità di funzionamento: separatore attivo olio-acqua
• Portata massima di condensa: 114 l/h
• Collegamenti ingresso condensa: 3 x G1/2" (esterno); 1 x G1" (esterno); bocchettone per tubo
• Collegamento scarico condensa: 1 x 23 mm (0.91 in) esterno, bocchettone per tubo
• Mezzi trattati: condensa di compressore contenente olio
• Concentrazione massima di olio allo scarico: 20 mg/l
• Pressione massima ingresso condensato: 16 bar(g)
• Intervallo di temperatura di esercizio: +5 … +50 °C
• Umidità relativa: ≤10 … 80 % (senza condensazione)
• Peso (tabella): 60 Kg
• Numero di cartucce di ricambio richieste: 6
• Unità di controllo FRC — pressione aria compressa: 3 … 15 bar(g); classe di pulizia: 2:4:2; collegamento aria: 8 mm (esterno); alimentazione: 90 … 264 VAC / 24 VDC; frequenza: 50–60 Hz; consumo: 10 VA; IP54
• Punti chiave: struttura modulare, cartucce identiche per tutti i modelli, sostituzione cartucce guidata per igiene e sicurezza, indicazione di stato chiara
