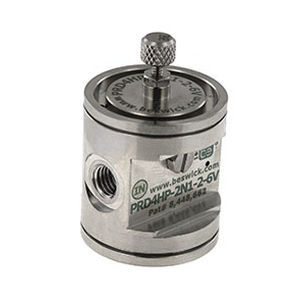

Regolatore di pressione per acqua PRD4HP

a diaframmaa tre stadiin EPDM

Descrizione
Regolatore compatto a diaframma a tre stadi PRD4HP, progettato per la regolazione precisa di fluidi ad alta pressione fino a pressioni di uscita molto basse e portate ridotte. Il PRD4HP migliora il primo stadio del PRD3HP con un sedile valvola in PEEK per migliori prestazioni alle alte temperature, mantenendo le stesse dimensioni esterne e il layout per sostituzione diretta.

Punti chiave

• Progettazione a tre stadi per mantenere stabile la pressione in uscita nonostante ampie variazioni della pressione di ingresso
• Primo stadio ad alta pressione con sedile valvola in PEEK per maggiore resistenza termica
• Ampio rapporto valvola/area di sensing e diaframma a basso attrito per controllo preciso a bassa pressione (adatto fino a ~0,5 psi)
• Design non scaricante ottimizzato per controllo preciso a basso flusso e bassa pressione da sorgenti ad alta pressione o bombole

Portata e prestazioni
Pressione massima di ingresso: 3.000 psi. Intervallo massimo di uscita configurabile fino a 0–40 psig. Progettato per applicazioni che richiedono regolazione precisa a pressioni e flussi molto bassi. Filettature: ingresso filettato interno 1/4‑28; uscita filettata interna 10‑32.

Configurazioni disponibili

• Stile di regolazione sul cappuccio:
  • [1] Vite a taglio con dado di bloccaggio esagonale 3/16 in
  • [2] Manopola zigrinata con dado di bloccaggio esagonale 3/16 in
  • [3] Manopola zigrinata con disco di bloccaggio zigrinato diametro 3/4 in
  • [4] Vite a taglio con disco di bloccaggio zigrinato diametro 3/4 in
• Stile corpo:
  • [1] Corpo standard
  • [2] Versione per montaggio pannello 10‑32
  • [6] Cappuccio 2 in alta risoluzione
  • [7] Montaggio pannello 15/32‑32 con diaframma 2 in alta risoluzione
• Intervalli di pressione di uscita:
  • [0] 0 a 5 psig (0,3 bar)
  • [1] 0 a 10 psig (0,7 bar)
  • [2] 0 a 20 psig (1,4 bar)
  • [3] 0 a 30 psig (2,1 bar)
  • [4] 0 a 40 psig (2,8 bar)
• Materiali corpo:
  • Ottone
  • [6] Acciaio inossidabile 316
• Materiali guarnizioni e diaframma:
  • Buna‑N
  • [V] Fluorocarbonio (FKM, Viton®)
  • [E] EPDM
  • [EB] EPDM nero
  • [H] HNBR
• Opzioni di pulizia:
  • Pulizia standard
  • [I] Pulizia grado strumentale
• Opzioni di lubrificazione:
  • Lubrificazione standard
  • [K] Lubrificazione Krytox 240AZ

Documentazione
Curve di flusso e documentazione delle prestazioni disponibili per PRD4HP (vedere PDF di curve di flusso / prestazioni).

Specifiche tecniche

• Modello: PRD4HP
• Tipo: Regolatore a diaframma a tre stadi (non scaricante)
• Pressione massima di ingresso: 3.000 psi
• Intervallo pressione di uscita: configurabile fino a 0–40 psig (intervalli disponibili fino a 0–5 psig)
• Capacità a bassa pressione: adatto alla regolazione intorno a 0,5 psi
• Filettature: ingresso 1/4‑28 interno, uscita 10‑32 interno
• Peso approssimativo: ~85 g (ottone e inox 303 & 316); +50–60 g con cappuccio 2 in alta risoluzione
• Materiali corpo disponibili: Ottone, inox 316
• Materiali tenute/diaframma: Buna‑N, FKM (Viton®), EPDM, EPDM nero, HNBR
• Sedile primo stadio: PEEK per migliori prestazioni ad alta temperatura
• Progettato per sorgenti ad alta pressione dirette (bombole) che richiedono controllo a bassa pressione
