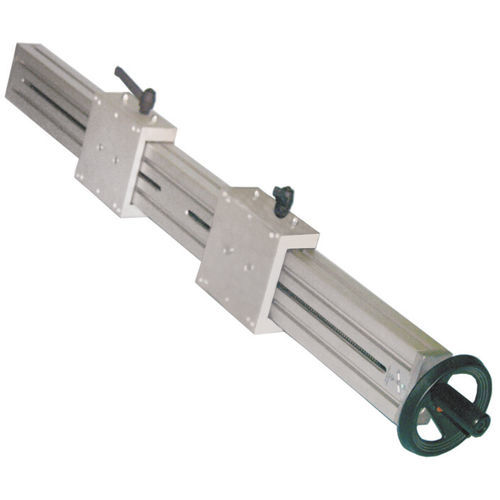

Posizionatore manuale 1298

lineare1 assea vite senza fine

Impiego: posizionamento a movimento contrapposto regolabile a vite senza fine. Per ridurre i tempi di setup per cambio formato (es.: lungo linee di confezionamento o in uscita di macchine fardellatrici). Le cave offrono la possibilità di staffaggio. Stato di fornitura profilo in alluminio anodizzato, pattino di scorrimento in polietilene PE nero, viti trapezie e chiocciole in acciaio, 2 carrelli in alluminio anodizzato, 2 levette a ripresa in poliammide rinforzata nera, viteria in acciaio zincato. Volantino e contagiri: vedi tabella. Caratteristiche: vite senza fine Tr20 passo 4 (1 giro di volantino = 4 mm lineari su ogni carrello). Contagiri: la versione passo 4 permette di verificare lo spostamento del singolo carrello; la versione passo 8 permette di verificare la distanza tra i 2 carrelli. Precisione di posizionamento: ±0,3 mm/300mm* di corsa di ogni carrello. Funzionamento: STEP BY STEP (NO funzionamento in continuo). Max. 120 giri/min; tempo max: 1 min; rapporto lavoro/ sosta=1/10 (max 10%). * la PRECISIONE indicata è teorica. La precisione effettiva dipende dalle reali condizioni di utilizzo e deve tenere conto delle precisioni relative alla catena cinematica costituita dal volantino / dalla manovella / dal kit contagiri o dagli eventuali giunti di connessione e dalle prestazioni del sistema di controllo della posizione (encoder, ecc).
