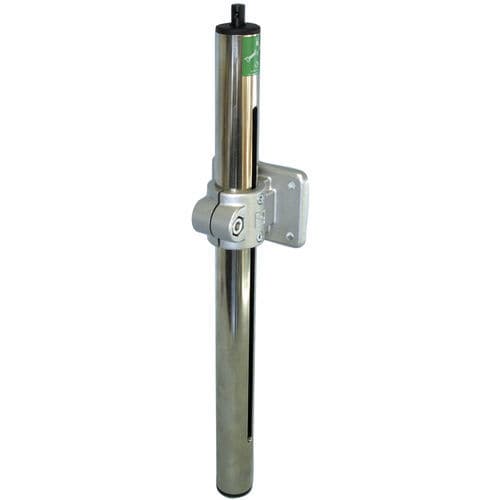

Posizionatore manuale 2657

linearea 1 asse di posizionamentoa vite senza fine

Impiego: posizionamento regolabile su un asse a vite senza fine per regolazioni frequenti. Stato di fornitura 1 colonna in acciaio nichelato (nichelatura elettrolitica), vite trapezia in acciaio, chiocciola in acciaio brunito, cuscinetti a sfere in acciaio, 1 carrello in alluminio grigio RAL 9006, viteria in acciaio zincato. Caratteristiche: vite senza fine Tr20 passo 4 (1 giro di volantino = 4 mm lineari). Precisione di posizionamento: ±0,3 mm/300mm* di corsa (tolleranza sul passo ±0,004 mm) Gioco carrello: 0,5°. Il gioco si annulla se applicato in coppia di due posizionatori, oppure abbinandolo ad una guida lineare alla quale affidare la precisione e il carico. Funzionamento: STEP BY STEP (NO funzionamento in continuo). Max. 120 giri/min; tempo max: 1 min; rapporto lavoro/ sosta=1/10 (max 10%). * la PRECISIONE indicata è teorica. La precisione effettiva dipende dalle reali condizioni di utilizzo e deve tenere conto delle precisioni relative alla catena cinematica costituita dal volantino / dalla manovella / dal kit contagiri o dagli eventuali giunti di connessione e dalle prestazioni del sistema di controllo della posizione (encoder, ecc).
