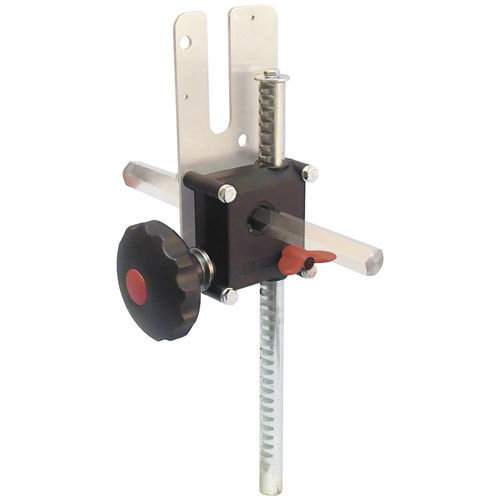

Posizionatore manuale 4678

lineare1 asse

Impiego: tenendo fisso il martinetto, si possono sollevare o abbassare carichi fissati in testa alla cremagliera. Se invece si fissa la cremagliera si ottiene la movimentazione del riduttore sul quale possono essere fissate piastre o staffe di sostegno accessori. Indicato in quelle applicazioni dove il carico da movimentare richiede una coppia superiore a 4,5 Nm (limite della versione Part. 4700). Stato di fornitura completo di riduttore, cremagliera, manopola e freno. Caratteristiche: corpo riduttore in poliammide rinforzata, n.1 vite senza fine in acciaio fosfatato, n.1 ruota dentata metallo (rinforzato), n.1 cremagliera in acciaio zincato, finecorsa composto da vite TE M6x25 UNI5739 e rosetta per vite M6, n.1 manopola fissata tramite vite TE M6x12 UNI5739 e rosetta per vite M6 e n.1 coprivite in poliammide, n.4 viti TE M6x55 UNI5739 , n.4 dadi autobloccanti M6 UNI7474 e rosette per vite M6. Viteria in acciaio zincato. Gioco assiale della cremagliera: 0,5 mm ÷1,0 mm Angolo di disassamento max. della cremagliera: 1° Colori: Il corpo color nero caratterizza il martinetto con coppia trasmissibile 12 Nm per distinguerlo dalla versione 4,5 Nm (arancione) Part. 4700. Avvertimento: Il freno elimina le perdite della posizione causata da fattori esterni (ad esempio vibrazioni), in caso di movimentazione tramite manopola il freno non blocca completamente la posizione per preservare gli organi di trasmissione interni. Manutenzione: non necessaria. Confezione standard: 1 pezzo.
