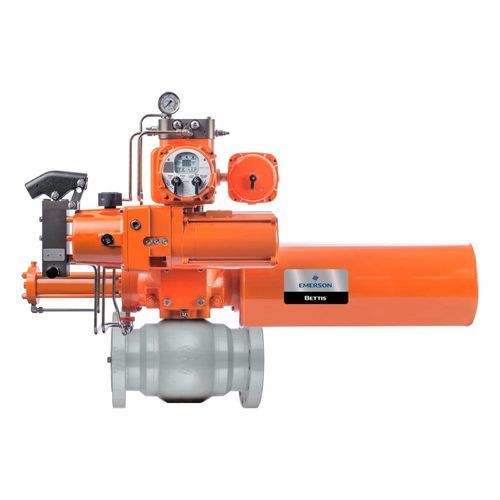

Attuatore per valvola elettroidraulico Bettis EHO

a quarto di giroa doppio effettoIP68

Panoramica del prodotto
Il Bettis Smart Electro‑Hydraulic Operator (EHO) è un attuatore elettro‑idraulico compatto progettato per azionare valvole a quarto di giro e fornire funzione di Emergency Shut Down (ESD) in modalità fail‑safe. Gruppo idraulico integrato, meccanismo a ritorno a molla e controllo elettronico garantiscono funzionamento affidabile in ambienti remoti e pericolosi con basso consumo energetico.

Caratteristiche principali

• HMI locale: display TFT a colori che visualizza posizione della valvola, allarmi, menu di configurazione, temperatura e diagnostica in tempo reale.
• Diagnostica avanzata e monitoraggio remoto via DCMlink con curve di coppia, curva PST, dati di esercizio e registrazioni complete del data‑logger.
• Oltre 25 allarmi e avvisi integrati con guida al troubleshooting visualizzata sull'HMI.
• Comunicazioni: Modbus, HART (HART7) e FOUNDATION Fieldbus per integrazione nei sistemi di controllo e gestione degli asset.
• Opzioni fail‑safe: attuatore a ritorno a molla e accumulatore opzionale per energia idraulica immagazzinata che permette multiple manovre in caso di perdita di alimentazione e supporta il controllo modulante.
• Progettato per basso consumo; possibilità di alimentazione solare per siti remoti.
• Gradi di protezione: quadro di controllo IP68; attuatore idraulico IP67M; motore IP68.

Applicazioni

• Emergency shutdown (ESD) delle linee di processo in oil & gas, petrolchimico e impianti industriali.
• Controllo On/Off, isolamento e modulante di valvole a quarto di giro in aree pericolose.
• Installazioni remote che richiedono soluzioni di azionamento a basso consumo e compatibili con alimentazione solare.

Certificazioni e sicurezza

• Certificato ATEX Ex d IIB T4 e IECEx Ex d IIB T4; inoltre FM, CSA, PESO, CCOE se applicabili.
• Prestazioni SIL: SIL 3 per Smart EHO a ritorno a molla; SIL 2 per EHO standard secondo IEC 61508 / IEC 61511.
• Progettato per soddisfare i requisiti di aree pericolose e dei sistemi strumentati di sicurezza per applicazioni ESD.

Specifiche tecniche

• Alimentazione: elettro‑idraulica con gruppo idraulico integrato.
• Tipo di prodotto: attuatore elettro‑idraulico per valvole a quarto di giro.
• Azionamento: ritorno a molla (fail‑safe) e opzione doppio effetto.
• Modi di controllo: On/Off, isolamento, modulante ed ESD.
• Protocolli di comunicazione: Modbus, HART (HART7), FOUNDATION Fieldbus.
• Protezione: quadro di controllo IP68; attuatore idraulico IP67M; motore IP68.

Opzioni

• Accumulatore per energia idraulica immagazzinata.
• Kit per alimentazione solare per funzionamento remoto.
• Configurazione personalizzata e integrazione DCMlink per monitoraggio centralizzato.
