Attuatore per valvola pneumatico RPX
a quarto di girocon pignone e cremaglieraa doppio effetto

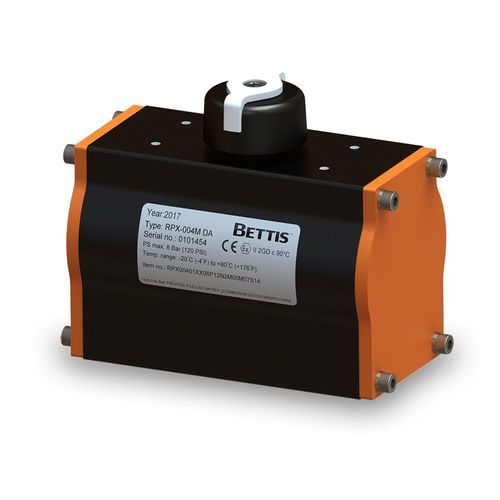

Attuatore per valvola pneumatico - RPX - BETTIS - a quarto di giro / con pignone e cremagliera / a doppio effetto
Attuatore per valvola pneumatico - RPX - BETTIS - a quarto di giro / con pignone e cremagliera / a doppio effetto
Attuatore per valvola pneumatico - RPX - BETTIS - a quarto di giro / con pignone e cremagliera / a doppio effetto - immagine - 2
Attuatore per valvola pneumatico - RPX - BETTIS - a quarto di giro / con pignone e cremagliera / a doppio effetto - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
pneumatico
Movimento
a quarto di giro
Tecnologia
con pignone e cremagliera
Configurazione
a doppio effetto, a semplice effetto con ritorno a molla
Normativa
ISO 5211, VDI/VDE 3845, NAMUR
Altre caratteristiche
modulante, in alluminio, in alluminio anodizzato, per valvole a farfalla, in acciaio inossidabile, ATEX, per valvola a sfera, con molla di ritorno
Coppia

Min.: 17 Nm
(12,54 ft.lb)

Max.: 1.663 Nm
(1.226,57 ft.lb)

Angolo di rotazione

90 °

Descrizione

Descrizione del prodotto
La serie RPX di Bettis è un attuatore pneumatico a cremagliera disponibile in 13 misure, offerto in versioni ritorno a molla o doppio effetto. Progettato per automatizzare valvole a quarto di giro come valvole a sfera, a farfalla e a spina. Presenta un corpo in alluminio estruso, cappucci terminali in alluminio fuso e finitura satinata verniciata a polvere.

Caratteristiche principali
  • Resistenza alla corrosione ottenuta con scocca anodizzata, pignone zincato/cromato, cappucci verniciati a polvere, pistoni cromati e fissaggi in acciaio inox.
  • Guarnizioni O-ring, materiali di supporto a bassa attrito per pistone e pignone e lubrificazione per operazioni a bassa manutenzione.
  • Fermi di corsa doppi per una regolazione fine delle posizioni aperta e chiusa.
  • Rotazione nominale di 90° regolabile di +5° / -5° ad ogni estremità della corsa.
  • Limitatore di corsa sul cappuccio terminale opzionale.
  • Molle progettate per lunga vita ciclica; cartucce molla consentono conversioni sicure e rapide per adeguare coppia e pressione.
  • Design a doppia cremagliera e pignone che annulla i carichi laterali sull'albero del pignone minimizzando l'usura dei cuscinetti.
  • Cuscinetti dimensionati per forze ridotte e vita ciclica più lunga.
  • Conforme a ATEX (2014/34/UE), PED (2014/68/UE) e direttive macchine per applicazioni industriali.
  • Montaggio valvola flessibile con 2 schemi di foratura ISO e Star Drive per installazioni ISO5211 e DIN3337.
  • Montaggio NAMUR standard (VDI/VDE3845) per solenoide e accessori superiori.


Caratteristiche / Specifiche tecniche
  • Fonte di alimentazione: Pneumatica
  • Tipo di prodotto: Attuatore pneumatico a cremagliera
  • Azionamento: Quarto di giro, ritorno a molla o doppio effetto
  • Certificazioni: ATEX, PED e direttive macchine
  • Tipo di controllo: On/Off, Posizionamento, Modulante, ESD
