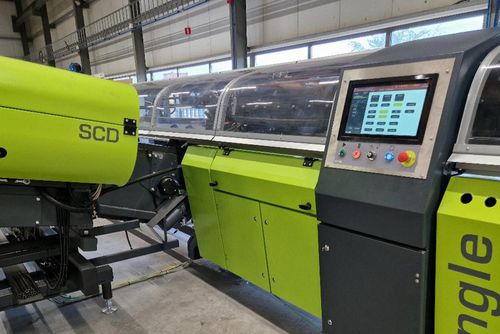

Macchina tagliatubi orbitale per acciaio al carbonio SCF Sigma

a freddoad alta velocitàCNC

Descrizione
La SCF Sigma è una sega automatica per tubi completamente automatizzata, progettata per la produzione continua ad alto volume. Esegue tagli multipli simultanei (fino a 6 tubi per taglio) con controllo servo della velocità della lama e alimentazione a pinza, riducendo i tempi ciclo e il costo per taglio garantendo ripetibilità dimensionale.

Caratteristiche principali

• Taglio multiplo simultaneo: fino a 6 tubi per taglio
• Produzione massima: fino a 12.000 pezzi/ora (dipende dal progetto)
• Precisione: 0,1 mm (per Ø < 25 mm)
• Diametro lama max: 400 mm; servomotore di taglio: 9 kW
• Corsa pinza: 3.000 mm; velocità di trasporto: fino a 4 m/s
• Bloccaggi idraulici multipli e alimentazione a pinza servo-controllata

Prestazioni e processo
La macchina integra dispositivi di bloccaggio intelligenti, una testa di taglio potente e strategie di taglio proporzionale per massimizzare la produttività e prolungare la vita utensile. La regolazione servo della rotazione lama e dell'avanzamento consente tempi di taglio brevi (sotto un secondo in condizioni ottimali) e qualità costante su alte produzioni.

Esempi di profili lavorabili

• Tubi senza saldatura: tondi, quadrati, rettangolari
• Tubi di precisione saldati; tubi in acciaio cromato e tubi saldati trafilati a freddo
• Tubi ad alta pressione
• Barre piene: tonde, quadrate, rettangolari, piatte
• Materiali: acciaio al carbonio, acciai legati, acciaio inox, materiali non ferrosi

Tabella tecnica (valori selezionati per SCF Sigma)
Taglio multiplo min.–max.: 1–6 p/cut
Diametro lama max: 400 mm
Servomotore per sega: 9 kW
Velocità di taglio: 20–250 m/min
Sistema di trasporto: alimentazione a pinze, servo
Forza di serraggio: idraulica
Precisione Ø < 25 mm: 0,1 mm
Lunghezza iniziale minima: 3.700 mm — lunghezza iniziale massima: 7.350 mm
Peso di trasporto: 50 kg
Capacità caricatore pacchi: 3.000 kg; Ø fascio: 650/850 mm
Gamma tubi tondi Ø: 15–80 mm (a seconda della configurazione)
Profilo quadrato: 10×10 – 80×80 mm
Rettangolare: 15×10 – 85×60 mm
Spessore minimo parete: 0,8 mm
Ø massimo pieno: 35 mm
Lunghezza minima di taglio: 10 mm (con sbavatura: 150/100 mm; con lavaggio: 200 mm)
Lunghezza massima prodotto: 6.000 mm
Rendimento massimo di riferimento: 12.000 p/ora

Caratteristiche / specifiche tecniche

• Modello: SCF Sigma
• Serie: SCF
• Massimo tubi simultanei per taglio: fino a 6
• Diametro lama max: 400 mm
• Potenza servomotore di taglio: 9 kW
• Intervallo velocità di taglio: 20–250 m/min
• Trasporto: alimentazione a pinze (servo); velocità: 4 m/s
• Serraggio: idraulico, configurazione multipla; precisione posizionamento: 0,1 mm
• Lunghezza iniziale: 3.700–7.350 mm; lunghezza max prodotto: 6.000 mm
• Capacità caricatore pacchi: 3.000 kg; Ø fascio: 650/850 mm
• Compatibilità materiali: acciaio al carbonio, acciai legati, inox, materiali non ferrosi
