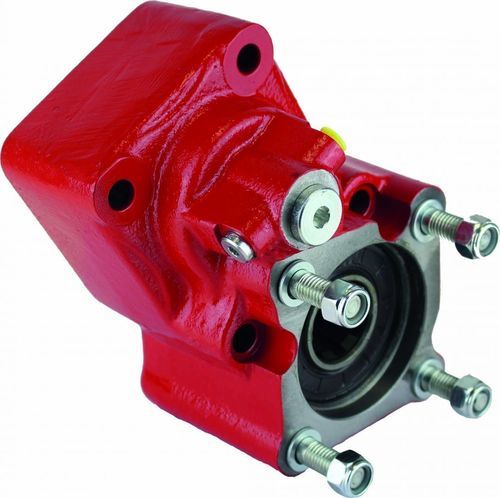

Presa di forza per applicazioni pesanti 102K_03

Descrizione
Presa di forza posteriore 102K_03 per montaggio posteriore con un quinto bullone di supporto aggiuntivo per migliorare il sostegno di pompe pesanti (compatibile con ZF Ecosplit, Astronic e TraXon) tramite flange integrate. Innesto pneumatico; uscita pompa ISO 4 bulloni orientata; rotazione pompa in senso orario.

Rapporto interno / Prestazioni
Rapporto interno | 1: 1,8 | 1: 1,5 | 1: 1,3
Coppia max (continuo) | 350 | 400 | 450
Coppia max (intermittente) | 490 | 560 | 630
Potenza (1000 giri/min) | 75 CV // 56 kW | 85 CV // 64 kW | 96 CV // 72 kW

Allegato 1 — Esempi rapporto scatola-PTO
Esempi selezionati: SCATOLA S5-50: 5.30 -> 1,175; 5.50 -> 1,107; 6.20 -> 0,981; 6.61 -> 0,918; 8.02 -> 0,76. SCATOLA S6-65: 6.37 -> 1,17; 6.70 -> 1,116; 7.40 -> 1,012; 9.00 -> 0,832. Ulteriori serie S6 e combinazioni GV/GPA sono elencate nelle tabelle complete.

Allegato 2 — Esempi rapporto scatola-PTO
Set alternativo (selezionato): S5-50: 5.30 -> 1: 0,979; 5.50 -> 1: 0,923; 6.20 -> 1: 0,818; 6.61 -> 1: 0,765; 8.02 -> 1: 0,633. S6-65: 6.37 -> 1: 0,975; 6.70 -> 1: 0,93; 7.40 -> 1: 0,843; 9.00 -> 1: 0,693. Consultare le tabelle complete per tutte le varianti.

Allegato 3 — Esempi rapporto scatola-PTO
Terzo set (selezionato): S5-50: 5.30 -> 1: 0,849; 5.50 -> 1: 0,800; 6.20 -> 1: 0,709; 6.61 -> 1: 0,663; 8.02 -> 1: 0,549. Ulteriori esempi per le serie S6 e combinazioni GV/GPA sono disponibili nella documentazione prodotto.

Note e tabelle aggiuntive
La scheda prodotto include tabelle dettagliate dei rapporti scatola-verso-PTO per numerosi modelli di scatole (S5-50, S5-90GP, S6-65, S6-66, S6-70, S6-75, S6-80, S6-90 e molte sottovarianti). Le tabelle mostrano valori high/normal/low e combinazioni specifiche (es. codici GV/GPA) per selezionare il rapporto PTO corretto in base alla configurazione della scatola.

Specifiche tecniche

• Posizione di montaggio: Posteriore
• Rotazione pompa: Oraria
• Peso (Kg): 11,45
• Vecchi codici: 1029002, 1029102, 1029202, 1029003, 1029103, 1029203
• Esempi di scatole elencate: S5-50 (5.30, 5.50, 6.20, 6.61, 8.02), S5-90GP, S6-65 (6.37, 6.70), S6-70 (6.8, 7.36, 7.92, 9.03), S6-80, S6-90 e varianti
• Nota A: Connessione aria, filettatura 1/8" BSP
• Nota B: Rotazione (riferimento)
• Nota C: Tappo scarico olio
• Nota D: Interruttore di passaggio (9024999)
• Nota E: Pressostato P/N 100070018
• Interfaccia pompa: Uscita pompa ISO 4 bulloni orientata (flange integrate per pompe pesanti)
