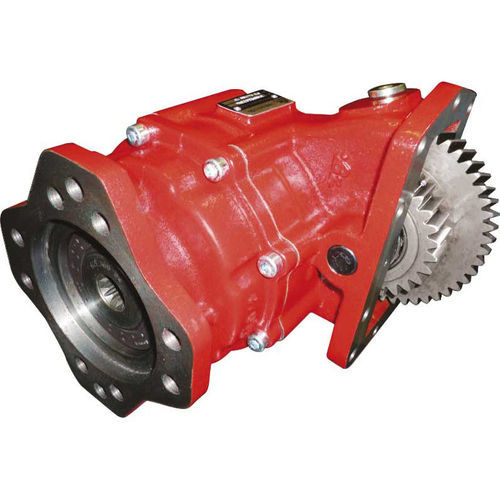

Presa di forza con frizione a disco 3131 Series

ad alta coppiaper applicazioni pesantiper camion

Panoramica del prodotto
La serie 3131 di Bezares è una presa di forza (PTO) heavy-duty progettata per applicazioni di pompaggio gravose su veicoli e attrezzature. Fornisce coppia intermittente fino a 500 lb·ft e un esempio di potenza fino a 97 HP a 1000 giri/min. L'unità utilizza un tubo di pressione singolo e lubrificazione interna per semplificare il montaggio. Sono disponibili diversi rapporti e configurazioni di uscita, inclusa l'opzione pompa posteriore (modello 3131RP).

Caratteristiche principali

• Carcassa robusta dimensionata per cicli di lavoro ad alto valore di coppia.
• Coperchio del solenoide orientabile sul carter PTO per migliorare gli ingombri in installazioni compatte.
• Lubrificazione interna che riduce i tempi di installazione, allunga la vita dei cuscinetti e riduce la temperatura di esercizio.
• Tubi, bulloneria e cablaggio inclusi per l'installazione.
• La versione 3131RP è configurata per uscita pompa posteriore.
• Il materiale del pacco frizione è studiato per un innesto morbido e lunga durata.

Competitors
Muncie CS41 e Chelsea 870; Muncie CS10 (profilo migliorato) e Chelsea 859.

Valori di coppia
Fino a 500 lb·ft (valori intermittenti secondo il rapporto).

Applicazioni tipiche
Applicazioni pompe per carrozzerie grandi e pompe montate su veicoli pesanti.

Rapporto motore-PTO (dati)
Tabella rapporto motore-PTO (colonne separate da |):
RAPPORTO INTERNO | SERVIZIO INTERMITTENTE (Coppia Lb. FT | Potenza HP A 500 r.p.m. | Potenza HP A 1000 r.p.m.) | SERVIZIO CONTINUO (Coppia Lb. FT | Potenza HP A 500 r.p.m. | Potenza HP A 1000 r.p.m.)
50% (B) | 500 | 48 | 97 | 400 | 39 | 78
58% (C) | 500 | 48 | 97 | 400 | 39 | 78
68% (E) | 450 | 44 | 88 | 360 | 35 | 70
78% (G) | 420 | 40 | 80 | 340 | 33 | 65
84% (J) | 400 | 38 | 76 | 320 | 30 | 60
97% (M) | 380 | 36 | 72 | 300 | 28 | 56
119% (O) | 350 | 33 | 66 | 280 | 26 | 52

Documentazione
Scheda tecnica, manuale prodotto e distinta ricambi disponibili per la serie 3131 (documenti referenziati nella pagina prodotto).

Specifiche tecniche

• Modello / Serie: 3131 Series (include opzione pompa posteriore 3131RP)
• Coppia massima (intermittente): fino a 500 lb·ft
• Potenza esempio: 97 HP a 1000 giri/min (intermittente, esempio di rapporto)
• Connessione pressione: tubo di pressione singolo
• Lubrificazione: lubrificazione interna
• Posizione di montaggio: destra, sinistra
• Peso: 75,5 lb
• Note: A - tappo di controllo gioco; B - rotazione; C - solenoide 12V DC (24V DC opzionale); D - interruttore di pressione; E - tubo di innesto incluso
• Uscite / opzioni: ampia gamma di rapporti e opzioni di uscita; opzione pompa posteriore (3131RP)
• Accessori inclusi: tubi, bulloneria, cablaggio
• Compatibilità riduttori: 3000-MH, 4000-MH, 3000-RDS, 4000-RDS, 3000-TRV, 3200-TRV, 3500-EVS, 4000-EVS, 4000-TRV, 4500-EVS, 4500-RDS, 4700-EVS, 4700-OFS, 4700-RDS, 4800-EVS, HD-4070P, MD-3066P, 3000-EVS, 3500-RDS
• SKU: 3131series1
