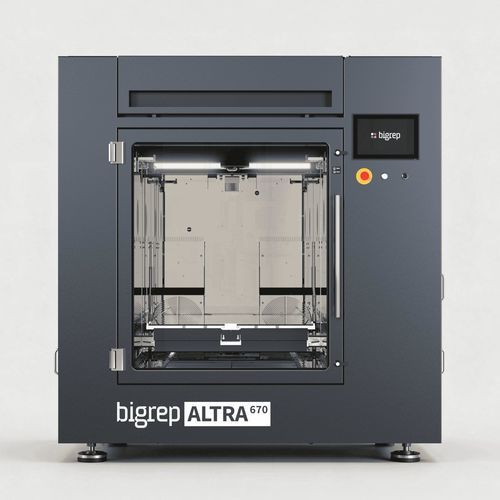

Stampante 3D ABS ALTRA 670

PLAplastica rinforzata con fibra di vetroin poliammide

Panoramica del prodotto
La BigRep ALTRA 670 è una stampante 3D industriale di grande formato e ad alta temperatura progettata per la produzione continua di pezzi complessi e di qualità produttiva fino a 1200 mm di lunghezza. Offre una camera di stampa riscaldata termicamente stabile, calibrazione e monitoraggio automatizzati, stoccaggio materiali integrato e visibilità remota per una produzione affidabile e ripetibile.

Caratteristiche principali

• Camera di stampa riscaldata di grandi dimensioni: 670 L riscaldabile fino a 140°C per la stabilità termica su pezzi di grandi dimensioni.
• Ampio volume di stampa: supporta parti fino a 1200 mm di lunghezza; volume 700 × 1200 × 800 mm.
• Estrusori DSX doppi: Direct Synchronized Extruders con raffreddamento e sensori integrati; Relay Mode consente il cambio automatico quando una bobina termina.
• Capacità ad alta temperatura: temperature ugello fino a 450°C per processare polimeri tecnici e ad alte prestazioni.
• Piano riscaldato SWITCHPLATE: piastra magnetica flessibile con cablaggio integrato per una temperatura omogenea e ottima adesione del primo strato; rimovibile per l'estrazione dei pezzi.
• Stoccaggio materiali Keep-dry: camera sigillata per due bobine per proteggere i polimeri igroscopici.
• Avvio rapido e calibrazione automatizzata: misurazione della topologia, livellamento mesh adattivo e calibrazione automatica per ridurre tempi di set-up ed errori.
• Sensoristica integrata e monitoraggio remoto: sensori a bordo e telecamera HD grandangolare per la visibilità del processo.
• Unità di pulizia aria: filtri HEPA e a carboni attivi per migliorare la qualità dell'aria in officina.
• Sistema materiali aperto: compatibile con filamenti BigRep e di terze parti, inclusi numerosi materiali tecnici e ad alta temperatura.

Applicazioni

• Parti per il settore aerospaziale: componenti idonei a sopportare calore, vibrazioni e sollecitazioni meccaniche.
• Prototipi funzionali e sviluppo prodotto: testare progetti a temperature operative reali con polimeri di qualità produttiva.
• Attrezzaggi, dime e fissaggi durevoli: produzione interna di attrezzature resistenti ad usura e deformazione per applicazioni produttive.

Materiali (sintesi)
Materiali consigliati e supportati: ABS, ASA, PC e un'ampia gamma di polimeri tecnici/alta prestazione. Esempi: ABS, ABS-ESD, ABS-FR, ASA, HT-PETG, PA6, PA6-CF, PA12, PA12-CF, PA12-GF, PC, PC-ABS, PC-FR, PC-CF, PCTG, PEKK, PEKK-CF, PETG, PLA, PP, PP-GF, PPS, PPSU, TPU, TPC.

Estrusione e tecnologia di stampa (sintesi)
Estrusori Direct Synchronized (DSX) raffreddati ad acqua in doppia configurazione. Temperatura ugello fino a 450°C. Diametri ugello: 0,6 mm o 1,0 mm (tipo diamond). Altezza minima layer: 0,15 mm. Portata massima (singolo ugello): ~250 g/h. Diametro filamento: 1,75 mm.

Automazione e affidabilità

• Rilevamento fine filo e Relay Mode automatico per produzione continua.
• Funzione pausa e ripresa stampa.
• Livellamento adattivo della mesh e calibrazione automatica tramite misurazione e compensazione della topologia.
• Monitoraggio continuo con sensori integrati e telecamera HD remota.

Altri punti funzionali

• Telaio saldato con vite a sfere e motori servo per precisione di posizione su stampe lunghe.
• Distribuzione uniforme della temperatura nell'area di stampa assistita dalla gestione del flusso d'aria.
• Esempio di alimentazione: 3P+PE, 400 V/480 V, 32A, 50/60 Hz (richiesta pianificazione elettrica specifica del sito).
• Certificazioni: CE, UL Ready.

Specifiche tecniche

• Nome modello: ALTRA 670
• Volume di costruzione: X 700 × Y 1200 × Z 800 mm (X 27.6 × Y 47.2 × Z 31.5 in)
• Temperatura camera: fino a 140°C (284°F)
• Temperatura piano: fino a 140°C (284°F)
• Superficie piano: SWITCHPLATE (magnetica, flessibile, rimovibile)
• Dimensioni esterne (approx.): X 1900 × Y 2450 × Z 1950 mm (X 74.8 × Y 96.5 × Z 76.8 in)
• Peso (approx.): 1870 kg (4123 lbs)
• Estrusore: Direct Synchronized Extruder (DSX)
• Configurazione estrusore: DSX doppi raffreddati ad acqua
• Temperatura ugello: fino a 450°C (842°F)
• Diametri ugello: 0,6 mm o 1,0 mm
• Tipo ugello: Diamond
• Altezza layer minima: 0,15 mm
• Portata massima: ~250 g/h
• Diametro filamento: 1,75 mm
• Tecnologia di azionamento: motori servo
• Velocità massima di movimento: XY 400 mm/s
• Precisione posizione: < 0.05 mm
• Stoccaggio materiale: Keep-Dry Chamber (stoccaggio sigillato per bobine)
• Pulizia aria: filtri HEPA e carbone attivo
• Funzioni di automazione: rilevamento fine filo, Pause/Resume, Relay Mode, Adaptive Mesh Bed Leveling, calibrazione automatica
• Certificazioni: CE, UL Ready
