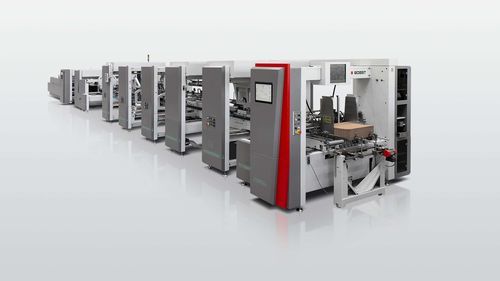

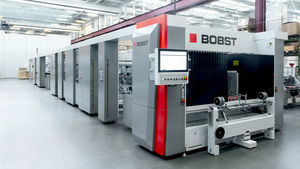

Macchina piegatrice cartone EXPERTFOLD series

per cartaautomaticaper alimentazione in pezzi grezzi

Versatilità e controllo
Qualunque sia il tipo di cartone ondulato o di scatole litolaminate che producete, EXPERTFOLD 106 | 145 | 165 | 215 è progettato per fornire controllo completo durante il processo di piegatura. Alimentazione avanzata, preapertura precisa e un processo di piegatura che riduce al minimo fishtailing e gap assicurano alta produttività e prodotto finito di qualità. Con funzioni straightline, crash-lock, 4 e 6 angoli e tempi di settaggio ridotti, la gamma EXPERTFOLD offre la flessibilità per gestire numerosi formati di scatole.

Vantaggi principali

• Piegatura unica
  • Piegatura altamente precisa e costante, minimizzando fishtailing e gap
  • Piegatura estremamente regolare e precisa
  • Espulsione automatica di scatole non standard
• Facile gestione per maggiore uptime
  • Impostazione MATIC e controllo remoto per ridurre i tempi di avvio
  • Facile manipolazione e accesso libero per cambi rapidi
  • L'alimentatore si imposta in circa il 25% del tempo rispetto ad alimentatori comparabili
• Altamente configurabile
  • Design modulare per grande flessibilità e versatilità
  • Adatto a tutti i tipi di cartone ondulato e scatole litolaminate
  • Consente di eseguire un'ampia gamma di varianti di scatole

Specifiche prodotto (tabella)
Materiali lavorati: Cartone — max 800 g/m2 (a seconda delle proprietà del materiale)
Tipi di flauto: A, B, C, E, F, N, EF
Capacità - Velocità: 20-250 m/min
Dimensioni - Lunghezza: 20,20 / 23,80 m (esempi)
Dimensioni - Larghezza: 2,70 / 3,00 m (esempi)
Dimensioni - Altezza: 2,07 m (esempio)

Caratteristiche

• Accufeed
  • Allineatore dei fogli integrato che garantisce qualità di piegatura costante
  • Allineamento a sinistra o a destra
  • Alimenta tutti i tipi di materiale
  • Bloccaggio pneumatico delle rampe di alimentazione per ridurre i tempi di set-up e migliorare l'ergonomia
  • Allineatore automatico opzionale con gestione Job e Recipe per ridurre il tempo di set-up del feeder
• Dispositivi 4 & 6 angoli
  • Gestisce un'ampia gamma di tipi di scatole
  • Piegatura ad alta velocità e alta qualità con traiettoria dell'uncino modulata
  • Impostazione semplice con ganci rotativi controllati elettronicamente
  • Telaio inclinabile che si adatta alla dimensione delle alette
  • Controllo SPHERE che consente di salvare e recuperare le impostazioni
• Trasferimento e consegna
  • Azionamento indipendente per controllo totale del flusso di scatole
  • ACCUSQUARE per un allineamento perfetto di ogni scatola
  • Tensione delle cinghie e altezza regolabile per un flusso di scatole costante
  • Nastri di trasferimento regolabili per un set-up più rapido
  • Regolatore di flusso per intervalli precisi e funzionamento più rapido
  • Centraggio automatico del grembiule per migliorare la qualità delle scatole incollate
• Prebreaker
  • Preapertura ad alta velocità e angolo variabile con modulo extra lungo
  • Assicura un'apertura affidabile dei fogli
  • Dispositivo di sollevamento per set-up rapido
  • Cinghie inferiori extra larghe e cinghie superiori motorizzate per trasporto regolare dei materiali pesanti
• Piegatura
  • Dispositivo di rilascio della piega per una piegatura più naturale, morbida e precisa
  • Dispositivo di controllo della piega che garantisce un piegamento accurato
  • Sezione di piegatura lunga 5 m per ridurre gap e fishtailing
  • Cinghie superiori motorizzate per un trasporto costante
  • Cinghie di piegatura opzionali e trasportatore centrale heavy-duty per gestire fogli più grandi/pesanti
• HMI SPHERE
  • Controlla tutte le funzioni della macchina
  • Fino a due touchscreen HD 15" a colori
  • Procedura passo‑passo guida l'operatore nell'impostazione del job
  • Tutte le impostazioni appaiono su un unico schermo per una navigazione intuitiva
  • Compatibile con la piattaforma BOBST Connect
  • Permette di salvare fino a 5.000 impostazioni di job
• Modulo crash-lock
  • Telaio di sollevamento motorizzato per set-up rapidi
  • Impostazione rapida per ridurre i tempi di makeready
  • Preapre le scatole di grandi dimensioni e fornisce spazio per dispositivi aggiuntivi
• Accueject
  • Dispositivo di controllo qualità in grado di espellere una singola scatola difettosa
  • Espelle automaticamente scatole non standard fino a 35 mm di spessore a piena velocità
  • Riduce gli scarti e i costi di produzione
• Ergonomia
  • Massima accessibilità per set-up rapidi e controllo diretto del processo
  • Pannelli di comando aggiuntivi in ogni fase per ridurre i tempi di cambio
  • Impostazione MATIC e controllo remoto per makeready rapidi
  • Panoramica della produzione con indicazione LED dello stato macchina e videosorveglianza
  • Barriere di sicurezza luminose per la protezione dell'operatore
• Gestione Job e Recipe
  • Collega HMI SPHERE via BOBST Connect al back office per gestire ricette lavoro in remoto
  • Consente il download delle ricette alle linee di produzione per aumentare l'uptime e la coerenza
  • Fornisce monitoraggio in tempo reale dell'avanzamento della produzione di imballaggi
• Monitoraggio e gestione
  • Monitoraggio degli equipaggiamenti e report di performance che forniscono insight su produttività e qualità
  • Monitoraggio energetico per controllare il consumo di aria ed elettricità e identificare risparmi

Specifiche tecniche

• Serie: EXPERTFOLD (modelli: 106, 145, 165, 215)
• Materiali lavorati: Cartone — max 800 g/m2 (a seconda delle proprietà del materiale)
• Tipi di flauto supportati: A, B, C, E, F, N, EF
• Intervallo di velocità: 20-250 m/min
• Dimensioni (esempi): Lunghezza circa 20,20 / 23,80 m; Larghezza circa 2,70 / 3,00 m; Altezza circa 2,07 m
• Moduli/opzioni chiave: allineatore ACCUF EED, moduli 4 & 6 angoli, modulo crash-lock, prebreaker, ACCUSQUARE, ACCUEJECT, POLYVACUUM e GYROBOX (opzioni e‑commerce), HMI SPHERE con gestione job/recipe
