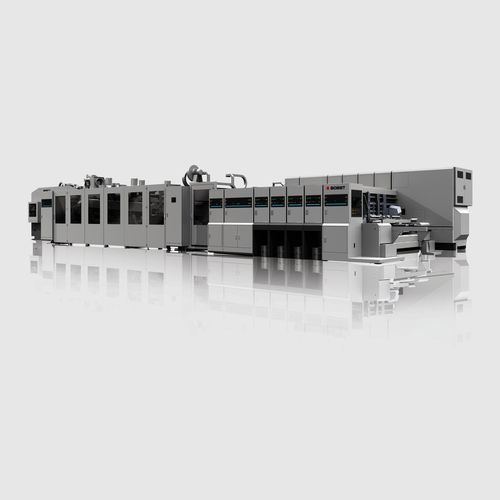

Stazione di conversione NOVAFFG

Panoramica
Il NOVAFFG è una macchina di conversione RSC in linea progettata per la produzione efficiente di scatole ondulate di media e grande dimensione. Il layout compatto e l'ingombro ottimizzato facilitano l'integrazione in stabilimento offrendo fino a 18.000 scatole/ora a seconda della configurazione.

Vantaggi principali

• Adatta alla produzione di RSC di media e grande taglia
• Tecnologia di conversione in linea con minori esigenze di manutenzione
• IHM intuitiva con touchscreen a colori per un funzionamento semplice
• Setup rapido e velocità fino a 18.000 pz/h
• Ingombro ridotto e layout di stabilimento ottimizzato
• Consumo energetico ottimizzato

Rapporto prezzo/prestazioni opportunistico

• Piegatura e cordonatura precise e costanti
• Tempi di set-up ridotti con Posilock® ed estensione automatica della linguetta della colla
• Opzioni di fustellatura flessibili: fustellatore superiore o inferiore
• Produzione di pacchi stabile e continua

Caratteristiche

• Alimentazione accurata per tipi di onda da E-flute a doppia parete con poche parti di usura
• Estensione automatica della linguetta di colla e Posilock® per posizionamento rapido; cambio utensile fustella in meno di 2 minuti
• Fustellatore superiore per migliore espulsione degli scarti o fustellatore inferiore per cordonature trasversali interne; rettifica dell'incudine opzionale
• Comandi user-friendly: prima foglia vendibile, HMI grafica a colori, controllo completo della macchina
• Slotter robusto con 4 coppie di alberi e cordonatura in 3 passi; rullo di taratura sagomato e nastri inferiori motorizzati indipendentemente per ridurre il fishtailing
• Ingombro ottimizzato con treno d'ingranaggi dall'alimentatore al fustellatore e vuoto controllato automaticamente in funzione delle dimensioni del pannello
• Gestione dei pacchi fluida: espulsore superiore, sistema di smorzamento sul fermo anteriore, controllo operatore della velocità di squadratura posteriore e tre soffiatori longitudinali

Specifiche prodotto
Materiali lavorati | Cartone ondulato: 1,2 - 9 mm (1)
Tipo di onda | A, B, C, D, E, AB, AC, BC, EB, Singola, Doppia (1)
Capacità - Velocità (pz/h) | 15000 | 18000 pz/h
Stampa - Dimensione di stampa | max 890 x 2380 mm
Formati foglio - Lunghezza “L” | 600 - 2545 mm
Formati foglio - Larghezza “l” | 280 x 890 mm
Dimensioni - Lunghezza | 19,2 m
Dimensioni - Larghezza | 5,3 m
Dimensioni - Altezza | 2,9 m

Note
(1) In funzione delle proprietà del materiale

Specifiche tecniche

• Materiale lavorato: cartone ondulato, range di spessore 1,2–9 mm
• Tipi di onda supportati: A, B, C, D, E, AB, AC, BC, EB, Singola, Doppia
• Velocità massime: 15.000 o 18.000 pz/h (dipende dall'operazione)
• Dimensione massima di stampa: 890 x 2380 mm
• Lunghezza foglio (L): 600 – 2545 mm
• Larghezza foglio (l): 280 x 890 mm
• Ingombro / dimensioni macchina: Lunghezza 19,2 m · Larghezza 5,3 m · Altezza 2,9 m
• Migliorie di set-up: Posilock® per posizionamento e bloccaggio rapido; estensione automatica della linguetta di colla
• Opzioni di fustellatura: fustellatore superiore o inferiore; sistema di rettifica incudine
• Alimentazione e piegatura: slotter robusto (4 coppie di alberi, cordonatura in 3 passi), rullo di taratura per piega e nastri inferiori con motorizzazione indipendente
• Gestione pacchi: espulsore superiore, smorzamento sul fermo anteriore, controllo velocità di squadratura posteriore, 3 soffiatori per stabilizzazione
