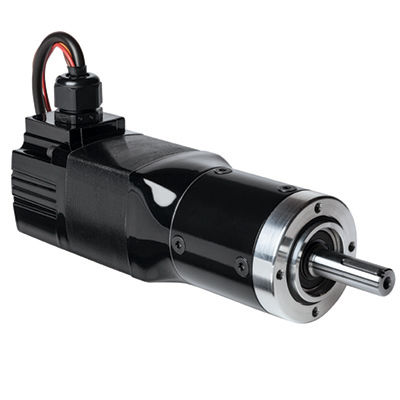

Motoriduttore BLCD 7032

DC brushlessplanetarioad assi paralleli

Prodotto
Modello 7032 — Serie metrica 22B4-60P, riduttore planetario in linea ad albero parallelo 24V con motore brushless DC (BLDC).

Disegni CAD

• INFM0408-A (PDF)
• INFM0408-A (DWG)
• INFM0408-A (STEP)

Schema di cablaggio

• 07410825 (PDF)

Schede di sicurezza

• Scheda di sicurezza Super Lube (PDF)

In evidenza

• Brochure prodotto Bodine 22B4-60P planetary gearmotor (PDF)

Accessori opzionali

• Kit albero per encoder (modello 0964)
• Kit flangia per riduttori Tipo 60P (metrico) (modello 0961)

Caratteristiche standard

• Richiede un set di controllo 24V brushless DC per angolo di commutazione di 120°
• Fino al doppio della coppia rispetto agli ingranaggi paralleli conici/elicodali convenzionali di dimensioni simili
• Carter del cambio non ventilato, montaggio in qualsiasi orientamento
• Lubrificazione permanente con lubrificante ad alte prestazioni
• Ingranaggi in acciaio temprato per lunga durata e massime prestazioni
• Gioco standard < 60 minuti d'arco

Specifiche tecniche

• Velocità (1/min): 313
• Coppia nominale (Nm): 2.7
• Tensione nominale: 24V
• Corrente (modello 24V): 5.6 A
• Coppia di picco (Nm): 12
• Potenza (Watt): 93
• Rapporto di trasmissione: 8:1
• Carico radiale (N): 249
• Lunghezza XH (inch): 7.0
• Peso (lbs): 5.1
• Tipo prodotto: 22B4FEBL-60P1
• Albero accessorio: NO
• Potenza decimale (HP): 0.125 (1/8)
