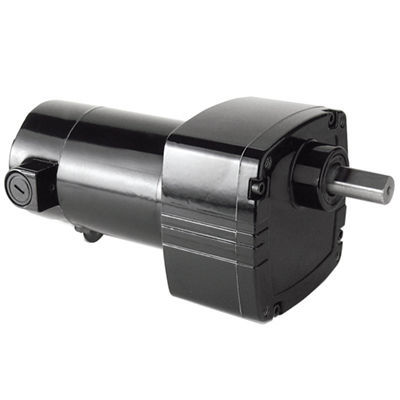

Motoriduttore DC Model 1395

a dentatura dirittaa ingranaggi elicoidaliad assi paralleli

Prodotto
Motoriduttore CC ad albero parallelo Modello 1395 della serie metrico 24A‑D, per applicazioni industriali che richiedono ingombro ridotto, coppia di avviamento elevata e controllo della velocità affidabile.

Caratteristiche standard

• Filettature di montaggio metriche e diametri dell'albero motore in metrica.
• Motore 24A che fornisce elevata coppia di spunto, velocità regolabile e prestazioni prevedibili in diverse condizioni operative.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e di uscita.
• Cuscinetto a rulli aghiformi sull'albero di uscita per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ingranaggio elicoidale in termoplastica rinforzata nello stadio di ingresso per ridurre il rumore e ingranaggi dritti in acciaio temprato negli stadi successivi per elevata coppia di uscita.
• Pignone elicoidale lavorato con precisione sull'albero motore per massima resistenza e minimo rumore.
• Le prestazioni dei modelli 180V si basano sull'uso con un controllo di velocità SCR non filtrato (fattore di forma = 1,6).

Download disponibili / Tipi di disegno

• INFM0015-B: PDF / DWG / STEP (disegni CAD per il Modello 1395)
• Schema di cablaggio: 07410097 (schema disponibile)
• Scheda di sicurezza: scheda dati di sicurezza Texaco Rando (SDS associata)

Accessori opzionali

• Kit staffa a L per tipo metrico 30R, 33A, 30R-D, 24A-D, 24A-Z (modello 1968)
• Kit IP‑44 per motori 24A (modello 0976)

Disponibilità
Quantità d'ordine: 1-25.

Specifiche tecniche

• Velocità (rpm): 29
• Coppia nominale (Nm): 4,1
• Coppia nominale (lb-in): 40
• Coppia di picco (Nm): 6,2
• Coppia di picco (lb-in): 55
• Potenza (W): 23
• Potenza (HP): 1/32
• Tensione (V): 180
• Corrente (A): 0,18
• Rapporto di trasmissione: 60
• Carico radiale (N): 285
• Carico radiale (lbs): 65
• Lunghezza XH (mm): 171
• Lunghezza XH (inch): 6.72
• Peso (kg): 2,0
• Peso (lbs): 4,5
• Schema di collegamento: 07410097
• Tipo prodotto: 24A4BEPM-D3
• HPDecimal: 0,0312
